Leitungssystem für die Verbindung von Solarkollektoren und Wärmespeichern oder anderen Anwendungen 2 in 2 Rohrsystem: schnell und professionell Zwei Edelstahlwellrohre sind jeweils mit einem hochflexiblen, temperatur- und UV-beständigen Schlauch vorisoliert. Umschlossen mit hochwertigem PA-Gewebemantel (zum Schutz der Isolierung vor Vögeln und Schürfungen).  Integriertes Fühleranschlusskabel (2 x 0,75mm²) Inkl. 4 Verschraubungsets Max. Temperatur: +150 °C (+175 °C kurzzeitig) Min. Mediumtemperatur: - 40 °C Wärmeleitfähigkeit: 0,038 W/(m•K)  bei 0 °C Temp. Hoher Feuerwiderstand, nicht tropfend, nicht feuerleitend Einsatzbereiche: Solaranbindeleitungen  Kollektorleitungen  Fernwärmeverteilungen  Heißgasleitungen  Wechseltemperatur-Anlagen  Vorteile: einfach trennbar  verbissschutz  extrem flexibel  modernes, hochwertiges Doppelrohr  integrierte Fühlerleitung  Werkstoff Wellrohr: Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)

Technische Daten Nennweite: DN10 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 3/8" Überwurfmutter mit Dichtung x 3/8" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 15 mm Innen Ø: ca. 10 mm Wandstärke: ca. 0,21 mm Biegeradius: ca. 9,5 mm Nennweite: DN15 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 1/2" Überwurfmutter mit Dichtung x 1/2" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 18 mm Innen Ø: ca. 13 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 10 mm Nennweite: DN20 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 3/4" Überwurfmutter mit Dichtung x 3/4" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar  (kann je nach Medium und Dichtungen variieren) Temperatur: -40°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 25 mm Innen Ø: ca. 19 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 17 mm Nennweite: DN25 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 1" Überwurfmutter mit Dichtung x 1" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar  (kann je nach Medium und Dichtungen variieren) Temperatur: -40°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 33,9 mm Innen Ø: ca. 25 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 25 mm Nennweite: DN32 variable Länge* (ausziehbar): 110-180mm* bis 500-1000mm* (siehe Auswahlmenu oben) Anschlüsse: 1 1/4" Überwurfmutter mit Dichtung x 1 1/4" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 5,5 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 42 mm Innen Ø: ca. 32 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 30 mm

Unser Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   TECHNISCHE DETAILS Material: Größe DN8 - DN50: Schlauch aus Austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)   Größe DN80: Edelstahl AISI 321, (V2A) Wellrohr-Größe DN8 DN12 DN16 DN20 DN25 DN32 DN40 DN50 DN80 Wärmetauscher m² pro lfm 0,051 0,067 0,094 0,115 0,149 0,192 0,294 0,329 0,617 Wasserinhalt Literpro lfm 0,070 0,146 0,247 0,436 0,612 1,018 1,681 2,473 5,985 Wandstärke in mm 0,15 0,18 0,18 0,2 0,2 0,22 0,22 0,25 0,35 Rohr-Durchmesser innen mm   7,7 11,8 15,6 20,9 24,4 32,8 42,2 51,5 80,7 Rohr-Durchmesser außen mm   11,3 15,8 20,4 26,4 30,9 39,6 50,7 60,4 94,8 Betriebsdruck in Bar 16 14 11 11 8 4 3 2,5 1 Verschraubungsgröße 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" k.A. Biegeradius mm   15 19 27 30 39 49 58 69 90

Unser enggewelltes Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)

Enggewelltes Edelstahlwellrohr als komplette Trommelware. Platzsparendes, leichtes Handling durch kompakte Holztrommel. Kein Verschnitt, keine Wartezeiten auf Lieferungen von Zuschnitten.  Trommellängen: DN16 = 700 m DN20 = 450 m DN25 = 250 m DN32 = 180 m   Unser Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)

Edelstahl 1.4408 Hochwertig zum Anschließen von Edelstahlwellrohr  Zum vollständigen Verschraubungsset ergänzen in passender Größe: Flachdichtung Spezialring

Verschraubungsset bestehend aus: Überwurfmutter Messing vernickelt Spezialring / Klemmring / Einlegering Flachdichtung AFM34/2 (bis 250°C) Material: Messing vernickelt Beschreibung: Hochwertiges Verschraubungsset bestehend aus einer Messing Überwurfmutter, einem Edelstahl Spezialring und einer extrem hochwertigen Flachdichtung aus AFM34/2. Montage: Schneiden Sie die benötige Länge mit einem Rohrschneider ab. Setzen Sie die Überwurfmutter auf das Edelstahlwellrohr, danach flanschen Sie das Edelstahlwellrohr mit dem passenden Schlagwerkzeug. Beachten Sie bitte, dass die Überwurfmutter vorher angebracht werden muss, da sich diese nach dem Flanschen nicht mehr über das Edelstahlwellrohr schieben lässt. Nun können Sie den Spezial- / Einlegering um die erste Wellung montieren. Legen Sie anschließend die Flachdichtung hinein und verschrauben das Edelstahlwellrohr an der gewünschte Stelle.

Verschraubungsset höchster Qualität bestehend aus: Überwurfmutter Edelstahl Spezial- / Klemm- / Einlegering Flachdichtung AFM34/2 (bis 250°C) Material: Edelstahl V4A, 1.4408 (AISI 316) Beschreibung: Hochwertiges Verschraubungsset bestehend aus einer Edelstahl-Überwurfmutter, einem Edelstahl-Spezialring und einer extrem hochwertigen Flachdichtung aus AFM34/2. Montage: Schneiden Sie die benötige Länge mit einem Rohrschneider ab. Setzen Sie die Überwurfmutter auf das Edelstahlwellrohr, danach flanschen Sie das Edelstahlwellrohr mit dem passenden Schlagwerkzeug. Beachten Sie bitte, dass die Überwurfmutter vorher angebracht werden muss, da sich diese nach dem Flanschen nicht mehr über das Edelstahlwellrohr schieben lässt. Nun können Sie den Spezial- / Einlegering um die erste Wellung montieren. Legen Sie anschließend die Flachdichtung hinein und verschrauben das Edelstahlwellrohr an der gewünschte Stelle.

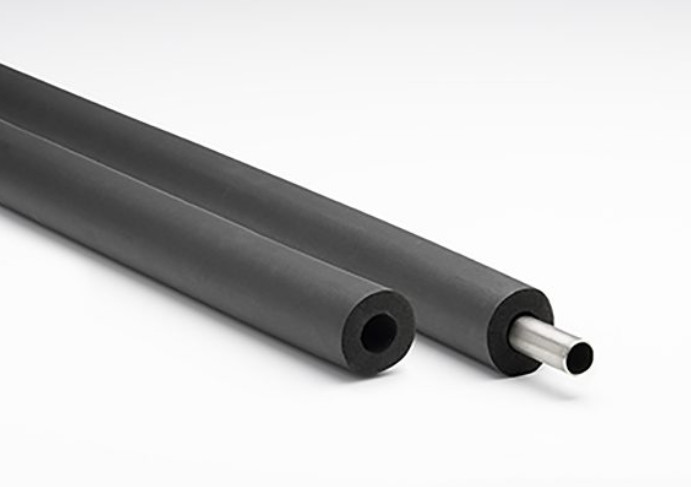

Isolierung Typ: AEROFLEX HT  flexible Rohrisolierung auf Basis von EPDM geeignet für Hochtemperaturen im Sanitär- Solar- und Heizbereich Bleibt selbst unter extremen Bedingungen flexibel (bis - 40 °C) FCKW- und PVC-frei   Eigenschaften: hohe UV-Beständigkeit bis 175 °C einsetzbar  bis -40°C flexibel keine Edelstahlversprödung und keine Kupferkorrision (nach DIN1988/Teil7) Lambda 0,040bei 40 °C (EnEV) selbstverlöschend, leitet kein Feuer und tropft nicht ab   TIPP! Es ist zu empfehlen, den Innendurchmesser immer etwas größer als das Rohr zu dimensionieren, damit sich die Isolierung leichter überschieben lässt. Die richtige Isolierung für Solaranlagen! Es ist dringend darauf zu achten, dass die Verrohrung von Solaranschlussleitungen unbedingt mit temperaturfester und UV-beständiger Isolierung gedämmt werden muss. Es ist immer wieder festzustellen, dass trotz ausführlicher Hinweise Standard-Isoliermaterial eingesetzt wird. Standard-Isoliermaterial kann wegschmelzen und verliert damit die komplette Wärmedämmwirkung. Nachisolierungsarbeiten erfordern oftmals zusätzlich hohen Kostenaufwand und erneuten Materialeinsatz.   Andere Größen und Längen auf Anfrage lieferbar.

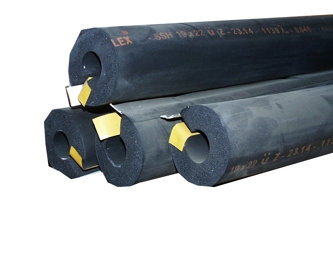

Isolierung Typ: AEROFLEX HT  hochwertige, selbstklebende, UV-beständige Profi-Isolierung   super Verarbeitung und hohe Flexibilität durch stabile Struktur einfach abziehbarer, abgedeckter Klebestreifen abziehen --> zusammendrücken --> Fertig!   Anwendung: nachträgliche Isolierung bereits fertig verschraubter Rohre Einsatz z. B. bei Edelstahlwellrohr / Kupferrohr     TIPP! Es ist zu empfehlen, den Innendurchmesser immer etwas größer als das Rohr zu dimensionieren, damit sich die Isolierung leichter überschieben lässt.   Andere Größen und Längen auf Anfrage lieferbar.

Flachdichtender Edelstahl-Doppelnippel zum Verbinden von z.B. Edelstahlwellrohr.  hochwertiges Edelstahl V4A extra breite Dichtfläche, um eine optimale Auflage der Dichtung zu garantieren.   Doppelnippel Edelstahl flachdichtend 3/8" 1/2" 3/4" 1" 1 1/4" Für Edelstahlwellrohr DN8 DN12 DN16 DN20 DN25 Gesamtlänge (mm) 23 27 30,5 38 38 Länge Gewinde (mm) 9 10 12 14 15 ø Innen (mm) 8 12 15 20 25 Schlüsselweite (mm) 19 22 30 36 44

Edelstahl-Doppelnippel konisch flachdichtend auf parallel flachdichtend Unsere neuen Doppelnippel vereinen die 2 bisherigen Ausführungen in einem Produkt. Ein Doppelnippel der auf der einen Seite parallel Flachdichtend ist und auf der anderen konisch (gewindedichtend) und flachdichtend ist. Dadurch ist er vielseitig einsetzbar und sie sparen sich die Lagerung mehrerer Sorten.  Doppelnippel konisch flachdichtend  auf parallel flachdichtend 1/2" 3/4" 1" 1 1/4" 1 1/2" Für Edelstahlwellrohr DN12 DN16 DN20 DN25 DN32 Gesamtlänge (mm) 29 32 34 37 39 Länge Gewinde flachdichtende Seite (mm) 10 12 12 13 15 Länge Gewinde konische Seite (mm) 13 14 15 16 16 ø Innen flachdichtende Seite (mm) 12 17 20 25 34 ø Innen konische Seite (mm) 15 20 26 36 41 Schlüsselweite (mm) 21 27 36 44 50

Doppelnippel flachdichtend AG aus hochwertigem Messing mit extra breiter Dichtfläche. Zur Verschraubung oder als Übergang für Edelstahlwellrohr, Solarleitungen. Auch in anderen Bereichen, wo flachdichtend Verbunden werden muss, sind unsere Doppelnippel die richtige Wahl.  Werkstoff: CW617 N (geeignet für Trinkwasser gemäß UBA-Positivliste)   Doppelnippel flachdichtend 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2"   2"   2 1/2" Für Edelstahlwellrohr DN8 DN12 DN16 DN20 DN25 DN32 DN40 DN50 Gesamtlänge (mm) 23 26 30 31 34 40 44 46 Länge Gewinde (mm) 9 10 12 12 13 16 18 18 ø Innen (mm) 10 12 16,5 20 25 34 41 55 Schlüsselweite (mm) 19 21 27 36 42 48 60 76

Flachdichtender Reduzier-Doppelnippel AG - AG aus Messing mit extra breiter Dichtfläche. Zur flachdichtenden Verschraubung oder für Übergänge auf Edelstahlwellrohr, Solarleitungen oder auf Verschraubungen.  Werkstoff: CW617 N (geeignet für Trinkwasser gemäß UBA - Positivliste)   Auf Anfrage auch in anderen Größen erhältlich.

flachdichtend (innen und außen) Messing

zum Verbinden von unseren Edelstahlwellrohren mit anderen Aussengewinden  zum Reduzieren der Rohrdimension in einer Rohrleitung Material: Edelstahl 1.4408 (AISI 316)   Dimension Ø Aussen Ø Innen Tiefe Aussen Tiefe Innen Gesamthöhe Schlüsselweite 2"AG - 1 1/2"IG 59.6 47.8 14.0 15.0 22.0 61 2 1/2"AG - 2"IG 75.2 59.6 19.0 16.0 27.0 76

Leitungssystem für die Verbindung von Solarkollektoren und Wärmespeichern oder anderen Anwendungen 2 in 2 Rohrsystem: schnell und professionell Zwei Edelstahlwellrohre sind jeweils mit einem hochflexiblen, temperatur- und UV-beständigen Schlauch vorisoliert. Umschlossen mit hochwertigem PA-Gewebemantel (zum Schutz der Isolierung vor Vögeln und Schürfungen).  Integriertes Fühleranschlusskabel (2 x 0,75mm²) Inkl. 4 Verschraubungsets Max. Temperatur: +150 °C (+175 °C kurzzeitig) Min. Mediumtemperatur: - 40 °C Wärmeleitfähigkeit: 0,038 W/(m•K)  bei 0 °C Temp. Hoher Feuerwiderstand, nicht tropfend, nicht feuerleitend Einsatzbereiche: Solaranbindeleitungen  Kollektorleitungen  Fernwärmeverteilungen  Heißgasleitungen  Wechseltemperatur-Anlagen  Vorteile: einfach trennbar  verbissschutz  extrem flexibel  modernes, hochwertiges Doppelrohr  integrierte Fühlerleitung  Werkstoff Wellrohr: Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)

Spezialring (solo) Edelstahlwellrohr zur Sicherung der Überwurfmutter bei Montage von Wellrohrverschraubungen.  Achtung: Bitte achten Sie darauf, dass Sie für enggewelltes Edelstahlwellrohr auch die Spezialringe für enggewelltes Rohr benötigen!

Flexibles Doppelrohr mit Nano Isolierung Zur Verbindung des Kollektorfeldes mit der Solarstation im Keller. Hochwertiges Solarrohr mit Weltraum-Dämmmaterial. Das Nano-Dämmmaterial verleiht der Solarleitung seine Einzigartige Dämmwirkung. 5mm "Pyrogel" entsprechen in etwa einer 16mm EPDM Isolierung.  Max. Dauer Temp. -200C° / +200°C (Max Temp. +450°C)Integriertes FühlerkabelWellung Rohr: Standard  Durchmesser DN16 mit 5 mm Dämmung:  Höhe: 31 mm, Breite 64 mm Durchmesser DN20 mit 5 mm Dämmung:  Höhe: 36 mm, Breite 74 mm Passende Verschraubungen können Sie bei uns dazu bestellen.

Bitte beachten Sie, dass Gas-Schnellverschraubungen nur von einem zertifizierten Fachbetrieb eingebaut werden dürfe n!   Die Verschraubungen sind speziell für den Einsatz mit unserem Gas-Edelstahlwellrohr entwickelt worden und bieteen höchste Sicherheit und Zuverlässigkeit bei der Installation. Sie sind DVGW-zertifiziert und entsprechen somit den höchsten Qualitätsstandards in der Gasversorgung. Mit der 1-Klick-Montage ist die Installation der Verschraubung besonders einfach und schnell durchzuführen, ohne dass dabei auf eine sichere Abdichtung verzichtet werden muss. Durch das metallische Dichtungsprinzip wird eine sichere und zuverlässige Verbindung hergestellt, die auch bei hohem Druck oder Temperaturschwankungen dicht bleibt. Die Verschraubung ist aus hochwertigen Materialien gefertigt und somit besonders robust und langlebig. Sie ist die ideale Wahl für alle Anwendungen im Bereich der Gasinstallation, bei denen höchste Sicherheit und Zuverlässigkeit gefordert sind. Nur passend für unseren Gas-Schlauch!
