Plattenwärmetauscher für Heizung
Diese kupfergelöteten Edelstahl-Plattenwärmetauscher sind für typische Heizungsanwendungen (z. B. Systemtrennung
zwischen Hauptkreislauf und alter Fußbodenheizung) ausgelegt. Die Angabe dt gibt den Temperaturunterschied
zwischen Primär- und Sekundärkreislauf bei Nennleistung wieder. Für gute Ergebnisse
bei Solaranlagen sind diese Wärmetauscher nicht geeignet!

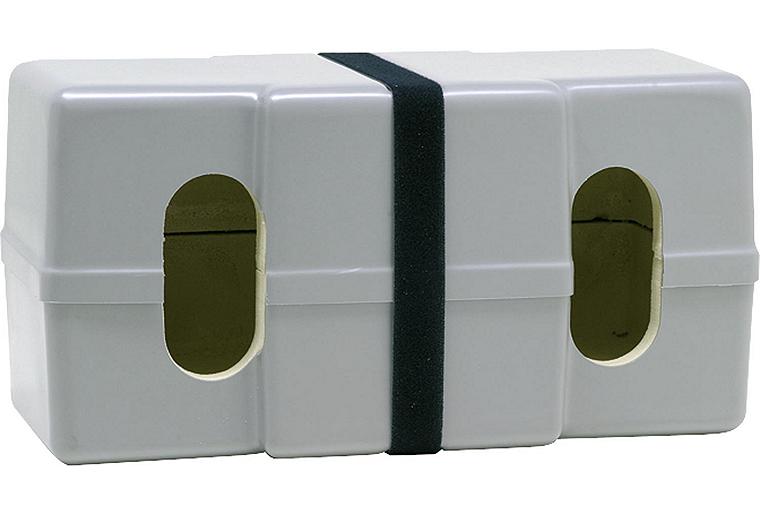

Wärmedämmung für Typ HW16w Plattenwärmetauscher
Keine Preise für ihre Kundengruppe
mit Kunststoffmantel
grau
Temperaturbereich: bis 130°C
Keine Preise für ihre Kundengruppe
Wärmedämmung für Typ HW22w, Plattenwärmetauscher
Keine Preise für ihre Kundengruppe
mit Kunststoffmantel
grau
Temperaturbereich: bis 130°C
Keine Preise für ihre Kundengruppe

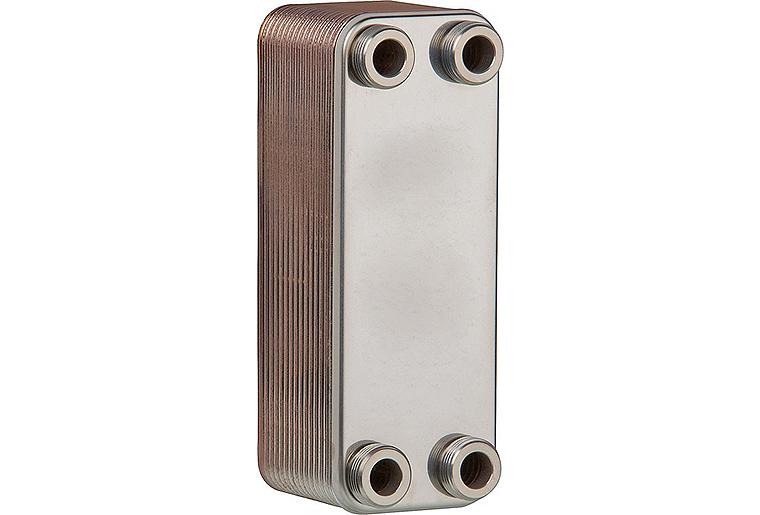

Plattenwärmetauscher HW22w für Heizung bis 22 kW, kompakt
Keine Preise für ihre Kundengruppe
• Geeignet Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien• Gelötete Wärmeüberträger
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304 • Lotmaterial: 99,9% CU• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
Achsmaß [mm]:
172
Maß A [mm]:
78
Maß B [mm]:
42
Maß C [mm]:
207
Material:
rostfreier Stahl
Ausführung:
gelötet
Leistung [kW]:
0 — 25
Höhe [mm]:
78
Breite [mm]:
207
Tiefe [mm]:
85
Abstand der Anschlüsse von Mitte zu Mitte [mm]:
42
Anzahl Platten:
30
Anschluss Sekundär:
Außengewinde
Maß A [mm]:
78
Maß h [mm]:
85
Maß D [mm] Einstiegsbreite:
172
Anschluss:
4 x DN 20 (G 3/4")
Maß B [mm]:
42
Maß C [mm]:
207
max. Betriebsdruck [bar]:
Primär 5, Sekundär 10
Typ/Plattenzahl:
20/30
*Wärmeleistungsbereich [KW]:
0-25
EAN:
8019855006633
Marke:
ZILMET®
Hersteller Art-Nr.:
17B2073004
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
Keine Preise für ihre Kundengruppe

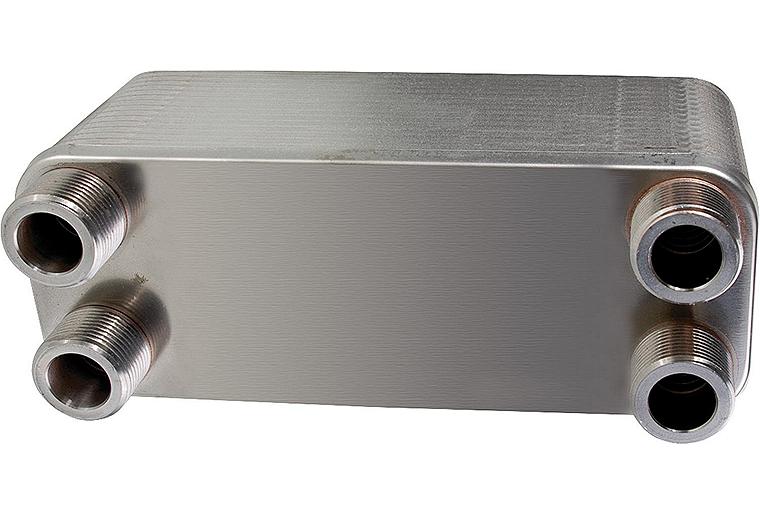

Plattenwärmetauscher HW16w für Heizung 16 kW bei dt=20K
Keine Preise für ihre Kundengruppe
• Geeignet Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien• Gelötete Wärmeüberträger
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304 • Lotmaterial: 99,9% CU• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
Anschluss:
4 x DN 20 (G 3/4")
Achsmaß [mm]:
154
Maß A [mm]:
77
Maß B [mm]:
40
Maß C [mm]:
190
Material:
rostfreier Stahl
Ausführung:
gelötet
Leistung [kW]:
0 — 20
Höhe [mm]:
77
Breite [mm]:
190
Tiefe [mm]:
48
Abstand der Anschlüsse von Mitte zu Mitte [mm]:
40
Anzahl Platten:
16
Anschluss Sekundär:
Außengewinde
Maß B [mm]:
40
Maß A [mm]:
77
Maß h [mm]:
48
Maß D [mm] Einstiegsbreite:
154
Maß C [mm]:
190
max. Betriebsdruck [bar]:
5, Sekundär 10 444333
Typ/Plattenzahl:
10/16
*Wärmeleistungsbereich [KW]:
0-20
EAN:
8019855020479
Marke:
ZILMET®
Hersteller Art-Nr.:
17B1901609
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
