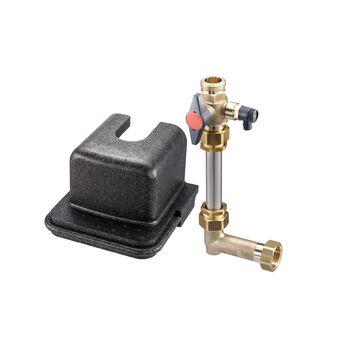

Trinkwasserzirkulationsset zur Erweiterung einer Regumaq X-25/X-45 Frischwasserstationen Kugelhahn  Entleerungsventil Gehäuse Sperrventil Hocheffizienzpumpe Wilo PARA BZ Z 15-130/7-50/SC   Max. Betriebsdruck: 10 barMax. Betriebstemperatur: 95 °CAnschluss Zirkulation: G 1 AG flachdichtend

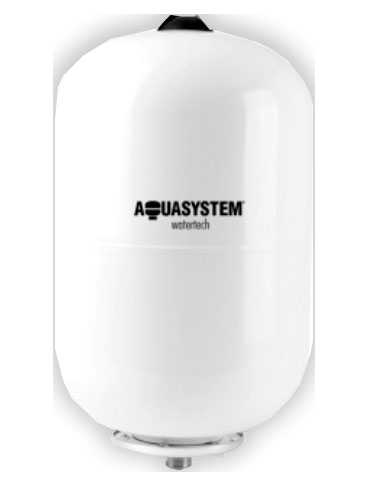

Membran-Ausdehngefäß für Solaranlagen: Vordruck 2,5 bar, max. Betriebsdruck 10 bar, max. Temperatur 140° C, mit Wandhaltewinkel, Standfüßen/ Standring. Gefäße mit Flansch (austauschbare Membrane). Anschluss: bis 50 L: 3/4“ AG, ab 80 L: 1“ AG.Größere Gefäße auf Anfrage.   Modell HHöhe ⌀Durchmesser Maximaler Betriebsdruck Vordruck  Anschluss   (mm) (mm) (bar) (bar) (Zoll) SAG-30024 483 280 10 2,5 ¾ ” SAG-30035 450 365 10 2,5 ¾ ” SAG-30050 582 365 10 2,5 ¾ ” SAG-30080 717 415 10 2,5 1” SAG-30100 675 495 10 2,5 1” SAG-30150 790 550 10 2,5 1” SAG-30200 1085 600 10 2,5 1” SAG-30300 1212 650 10 2,5 1”

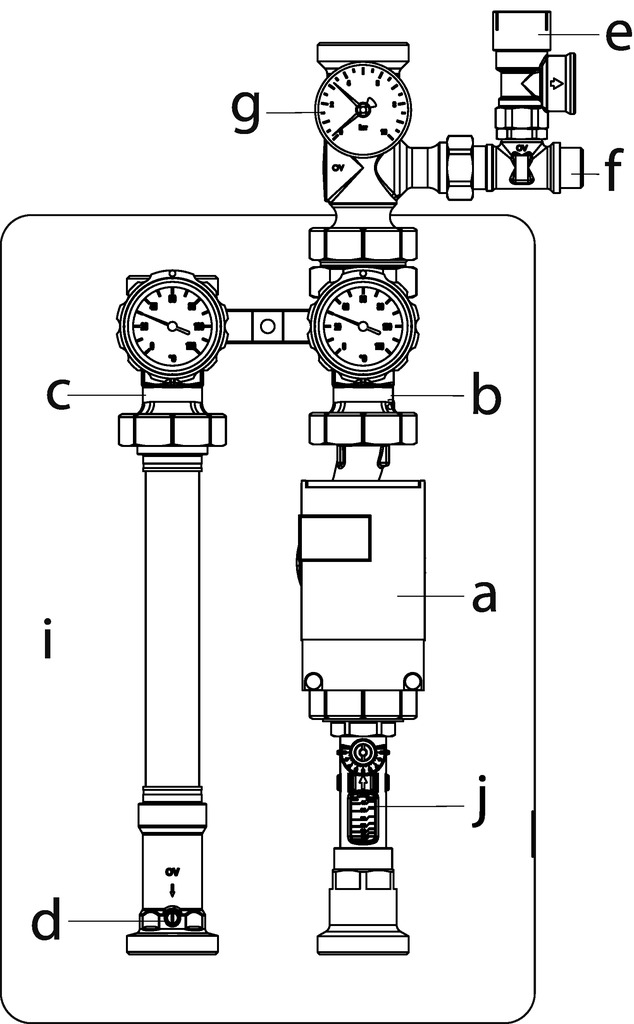

Zweistrang-Solarpumpenstation ASH DN25: Kompakte Solarstation mit Anschlüssen 1“ AG und Innenkonus für die separat angebotenen Verschraubungen. Komplett ausgestattet mit HE-Umwälzpumpe, die wahlweise mit einstellbarer Drehzahl oder über PWM2-Signal drehzahlgeregelt betrieben werden kann (inkl. Netzkabel und Steuerkabel) sowie mit integrierten Tauchhülsen in Vor- und Rücklauf z. B. für Wärmemengenerfassung. Die Montage eines Reglers in der Aussparung ist möglich. Kvs-Wert 3,4. Öffnungsdruck Schwerkraftbremsen 2 x 20 mbar. Mit den ASH-3 bis 12 stehen Komplettsets zur Auswahl mit Ausdehngefäß, Solar-Schnellkupplung und flex. Verbindungsschlauch für Ausdehngefäß. Die ASH-12 hat eine stärkere Pumpe mit flacher Kennlinie für größere Anlagen, die gegen Aufpreis auch für die anderen Stationen erhältlich ist. Bitte die passenden Übergänge für Kupferrohr (Verschraubungssets = Klemmringverschraubung mit Stützhülsen) oder flachdichtende Einlegeteile für Edelstahlwellrohr DN20 bzw. Anschluss 3/4“ AG für DN16 mitbestellen.

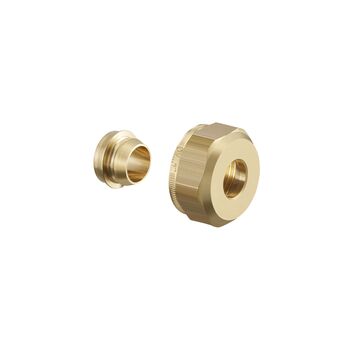

  Klemmringverschraubungen aus Messing mit Stützhülsen für den Anschluss eines Solarkreislaufes an Solarstationen DN 25.   Länge Breite Höhe Gewicht Rohrraußendruchmesser Gewindedurchmesser Mutter 120 mm 45 mm 25 mm 0,19 kg 18 mmmm 1"

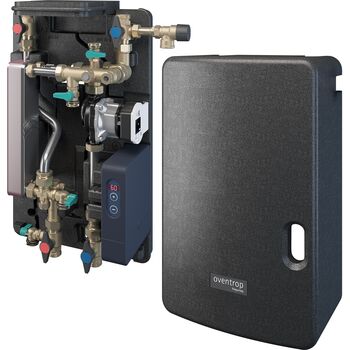

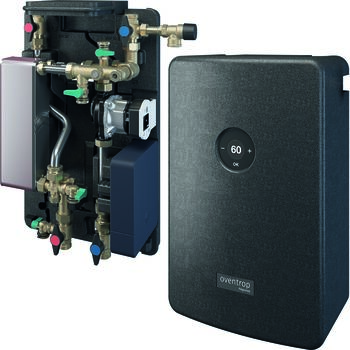

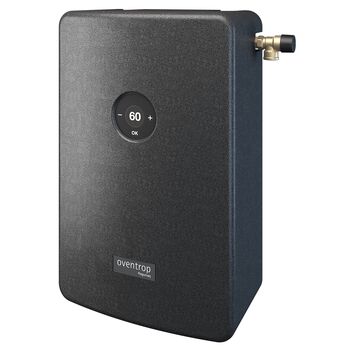

  Frischwasserstationen: Frischwasserstationen zur Wärmeübertragung vom Heizungswasser über einen Edelstahl-Plattenwärmetauscher auf das Brauchwasser im Durchflussverfahren für eine besonders hygienische Warmwasserbereitung.Der integrierte Regler sorgt durch Drehzahlregelung der HE-Pumpe für eine genaue Warmwassertemperatur und zudem für einen möglichst kühlen Rücklauf zum Heizwasserpufferspeicher. Dadurch wird die Temperaturschichtung im Speicher optimiert. Bei größeren Zirkulationssystemen empfiehlt es sich, den Heizwasserrücklauf über ein externes Umschaltventil und einen Temperaturdifferenzregler in verschiedene Zonen des Puffers zu leiten.(Kaskadierung für höhere Leistungen bei zusätzlich erhöhter Versorgungssicherheit möglich - ggf. bitte anfragen!) HE-Frischwasserstation Oventrop 75 kW X-25 / ZX-25: Komplett vormontierte Einheit zur Brauchwassererwärmung für Ein- und Mehrfamilienhäuser mit elektronischer Regelung und digitaler Temperaturanzeige. Für höhere Leistungen einfachste Kaskadenschaltung durch Verschaltung nach Tichelmann möglich. Praktischer Wandhalter zur problemlosen „Ein-Personen-Montage“. Verschiedene Zirkulationsprogramme im Regler einstellbar wie Stoßzapfung, Intervallansteuerung, Rücklauftemperatursteuerung (ohne Uhrenprogramm). Daten:  Übertragungsleistung beträgt bei einer Puffertemperatur von 60° C und 45° C Warmwassertemperatur ca. 75 kW bzw. 32 L/min Zulässiger Betriebsdruck Trinkwasser: 10 bar (Sicherheitsventil bereits eingebaut!) Anschlüsse G1“ AG flachdichtend Abmessungen: B x H x T: 400 (inkl. Sicherheitsventil 480) x 625 x 240 mm Typ Sealix mit vollversiegelter Wärmetauscherlötung für schwierigere Wasserqualitäten

Zweistrang-Solarpumpenstation ASH DN25: Kompakte Solarstation mit Anschlüssen 1“ AG und Innenkonus für die separat angebotenen Verschraubungen. Komplett ausgestattet mit HE-Umwälzpumpe, die wahlweise mit einstellbarer Drehzahl oder über PWM2-Signal drehzahlgeregelt betrieben werden kann (inkl. Netzkabel und Steuerkabel) sowie mit integrierten Tauchhülsen in Vor- und Rücklauf z. B. für Wärmemengenerfassung. Die Montage eines Reglers in der Aussparung ist möglich. Kvs-Wert 3,4. Öffnungsdruck Schwerkraftbremsen 2 x 20 mbar. Mit den ASH-3 bis 12 stehen Komplettsets zur Auswahl mit Ausdehngefäß, Solar-Schnellkupplung und flex. Verbindungsschlauch für Ausdehngefäß. Die ASH-12 hat eine stärkere Pumpe mit flacher Kennlinie für größere Anlagen, die gegen Aufpreis auch für die anderen Stationen erhältlich ist. Bitte die passenden Übergänge für Kupferrohr (Verschraubungssets = Klemmringverschraubung mit Stützhülsen) oder flachdichtende Einlegeteile für Edelstahlwellrohr DN20 bzw. Anschluss 3/4“ AG für DN16 mitbestellen.

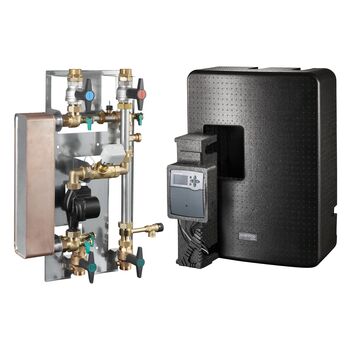

HE-Frischwasserstation FWS2 60 kW: Leistungsdaten: Die Übertragungsleistung beträgt bei einer Puffertemperatur von 60° C und 45° C Warmwassertemperatur ca. 60 kW bzw. 25 L/min, bzw. bei Puffertemperatur von 65° C ca. 30 L/min. Für höhere Leistungen Kaskadierung mehrerer FWS2 möglich (bei Bedarf bitte Angebot anfordern). Spezieller Anschluss für eine Zirkulationsleitung direkt am Wärmetauscher. Zubehör: Falls die Zulauftemperatur vom Pufferspeicher ca. 70° C deutlich übersteigen kann (insbesondere bei Solaranlagen oder Holzfeuerung), wird zur Temperaturbegrenzung ein Vormischventil empfohlen (RAH- 10070). Diese Maßnahme dient einer genaueren Warmwassertemperaturregelung und der Minimierung von Kalkablagerungen im Wärmetauscher. Daten: Frischwasserstation mit 4 vormontierten Absperrhähnen, Anschlüsse ¾“ AG; Solltemperatur einstellbar von 35-65° C; 230 V; Betriebsdruck max. 6 bar. Abmessungen: B x H x T: 366 x 573 x 160 mm.

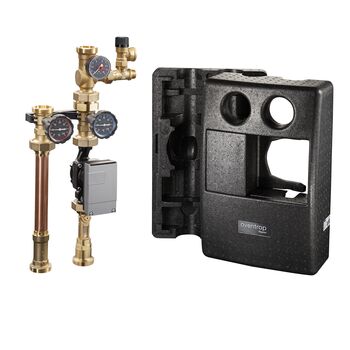

Zweistrang-Solarpumpenstation AS-Kompakt (DN20): Leichte, kompakte Solarstation mit Anschlüssen 3/4“ Eurokonus (Außengewinde + Innenkonus). Besonders für kleinere Solaranlagen geeignet. Komplett ausgestattet mit HE-Umwälzpumpe DN20-130, die wahlweise mit einstellbarer Drehzahl oder über PWM2-Signal drehzahlgeregelt betrieben werden kann (inkl. Netzkabel und Steuerkabel). Kvs-Wert 2,5. Öffnungsdruck der beiden Schwerkraftbremsen jeweils 20 mbar. Mit der AS-Kompakt 3 steht ein Komplettset zur Auswahl mit Ausdehngefäß 24 L, Solar-Schnellkupplung und flex. Verbindungsschlauch für Ausdehngefäß. Bitte die passenden Übergänge für 15 oder 18 mm Kupferrohr (Verschraubungssets = Klemmringverschraubung mit Stützhülsen) oder flachdichtende Einlegeteile für Edelstahlwellrohr DN16 mitbestellen.

Vorschaltgefäße zum Schutz vor Überhitzung von Solarausdehngefäßen: Vorschaltgefäße sollten eingeplant werden, wenn der Rohrleitungsinhalt zwischen Kollektorfeld und Ausdehngefäß weniger als 50 % der Aufnahmekapazität des korrekt ausgelegten Ausdehngefäßes beträgt. Also: je größer das Kollektorfeld und je kürzer die Leitung, umso wichtiger wird ein Vorschaltgefäß! Anschlüsse 2 x 3/4“ AG.   Model HHeight ⌀Diameter Maximumworking pressure Standardprecharge pressure Connection   (mm) (mm) (bar) (bar) (inches) VSG-30012 325 280 10 N/D 2 X ¾ ” VSG-30018 435 280 10 N/D 2 X ¾ ” VSG-30024 510 280 10 N/D 2 X ¾ ”

Zweistrang-Solarpumpenstation AS-Kompakt (DN20): Leichte, kompakte Solarstation mit Anschlüssen 3/4“ Eurokonus (Außengewinde + Innenkonus). Besonders für kleinere Solaranlagen geeignet. Komplett ausgestattet mit HE-Umwälzpumpe DN20-130, die wahlweise mit einstellbarer Drehzahl oder über PWM2-Signal drehzahlgeregelt betrieben werden kann (inkl. Netzkabel und Steuerkabel). Kvs-Wert 2,5. Öffnungsdruck der beiden Schwerkraftbremsen jeweils 20 mbar. Mit der AS-Kompakt 3 steht ein Komplettset zur Auswahl mit Ausdehngefäß 24 L, Solar-Schnellkupplung und flex. Verbindungsschlauch für Ausdehngefäß. Bitte die passenden Übergänge für 15 oder 18 mm Kupferrohr (Verschraubungssets = Klemmringverschraubungmit Stützhülsen) oder flachdichtende Einlegeteile für Edelstahlwellrohr DN16 mitbestellen.

Zweistrang-Solarpumpenstation ASH DN25: Kompakte Solarstation mit Anschlüssen 1“ AG und Innenkonus für die separat angebotenen Verschraubungen. Komplett ausgestattet mit HE-Umwälzpumpe, die wahlweise mit einstellbarer Drehzahl oder über PWM2-Signal drehzahlgeregelt betrieben werden kann (inkl. Netzkabel und Steuerkabel) sowie mit integrierten Tauchhülsen in Vor- und Rücklauf z. B. für Wärmemengenerfassung. Die Montage eines Reglers in der Aussparung ist möglich. Kvs-Wert 3,4. Öffnungsdruck Schwerkraftbremsen 2 x 20 mbar. Mit den ASH-3 bis 12 stehen Komplettsets zur Auswahl mit Ausdehngefäß, Solar-Schnellkupplung und flex. Verbindungsschlauch für Ausdehngefäß. Die ASH-12 hat eine stärkere Pumpe mit flacher Kennlinie für größere Anlagen, die gegen Aufpreis auch für die anderen Stationen erhältlich ist. Bitte die passenden Übergänge für Kupferrohr (Verschraubungssets = Klemmringverschraubung mit Stützhülsen) oder flachdichtende Einlegeteile für Edelstahlwellrohr DN20 bzw. Anschluss 3/4“ AG für DN16 mitbestellen.

Vorschaltgefäße zum Schutz vor Überhitzung von Solarausdehngefäßen: Vorschaltgefäße sollten eingeplant werden, wenn der Rohrleitungsinhalt zwischen Kollektorfeld und Ausdehngefäß weniger als 50 % der Aufnahmekapazität des korrekt ausgelegten Ausdehngefäßes beträgt. Also: je größer das Kollektorfeld und je kürzer die Leitung, umso wichtiger wird ein Vorschaltgefäß! Anschlüsse 2 x 3/4“ AG.   Model HHeight ⌀Diameter Maximumworking pressure Standardprecharge pressure Connection   (mm) (mm) (bar) (bar) (inches) VSG-30012 325 280 10 N/D 2 X ¾ ” VSG-30018 435 280 10 N/D 2 X ¾ ” VSG-30024 510 280 10 N/D 2 X ¾ ”

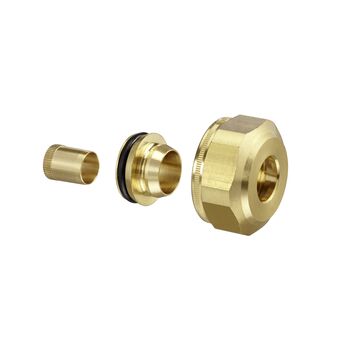

Zum Anschluss des Solarkreislaufs an die Solarstation Werkstoff: MessingGewindedurchmesser Mutter: ¾"

  Klemmringverschraubungen aus Messing mit Stützhülsen für den Anschluss eines Solarkreislaufes an Solarstationen DN 25.   Länge Breite Höhe Gewicht Rohrraußendruchmesser Gewindedurchmesser Mutter 233 mm 79,5 mm 36,9 mm 0,16 kg 22 mm 1"
