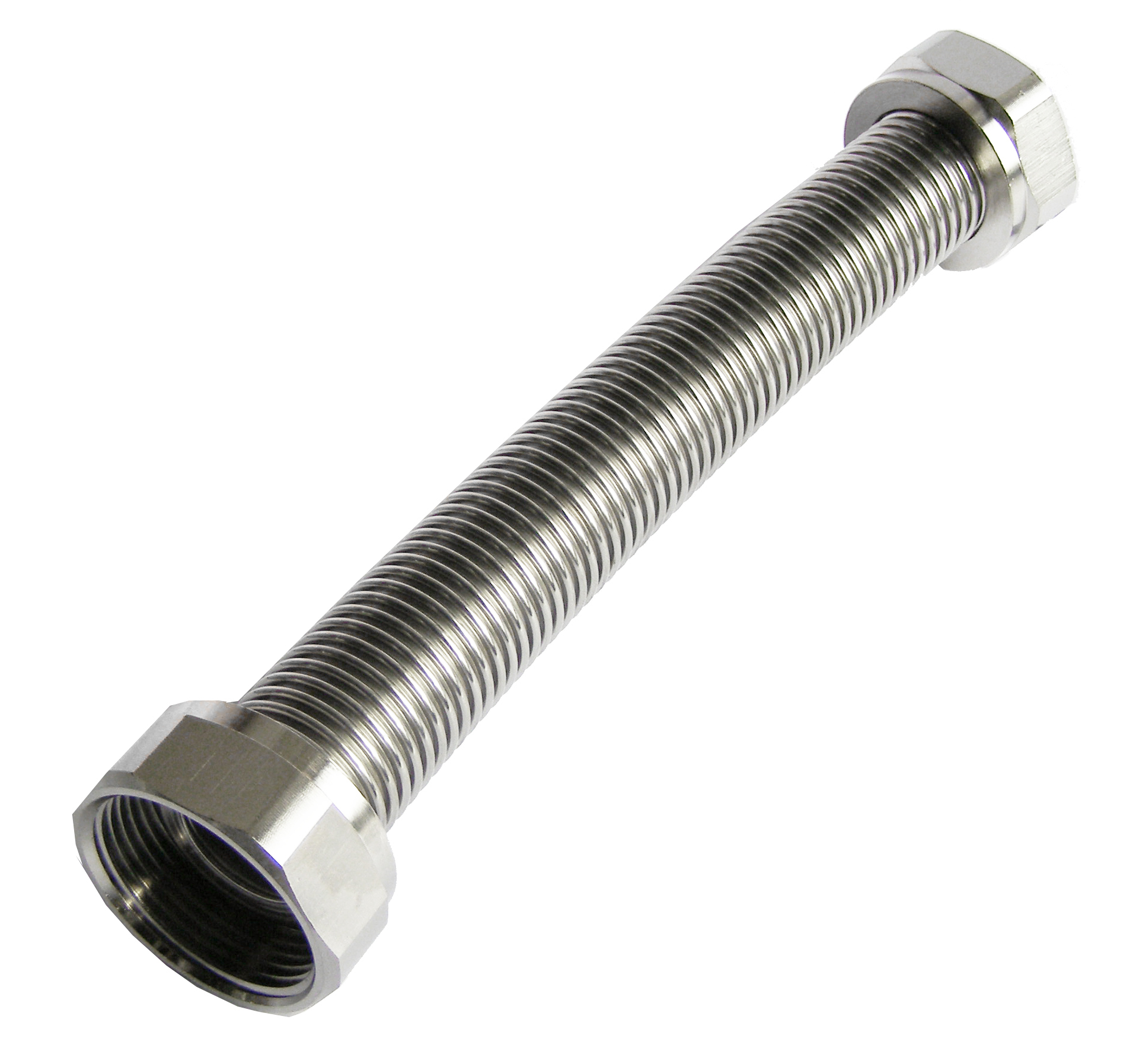

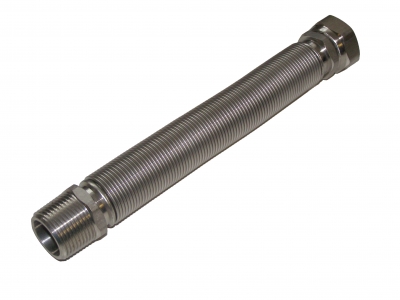

Technische Daten Nennweite: DN10 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 3/8" Überwurfmutter mit Dichtung x 3/8" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 15 mm Innen Ø: ca. 10 mm Wandstärke: ca. 0,21 mm Biegeradius: ca. 9,5 mm Nennweite: DN15 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 1/2" Überwurfmutter mit Dichtung x 1/2" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 18 mm Innen Ø: ca. 13 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 10 mm Nennweite: DN20 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 3/4" Überwurfmutter mit Dichtung x 3/4" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar  (kann je nach Medium und Dichtungen variieren) Temperatur: -40°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 25 mm Innen Ø: ca. 19 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 17 mm Nennweite: DN25 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 1" Überwurfmutter mit Dichtung x 1" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar  (kann je nach Medium und Dichtungen variieren) Temperatur: -40°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 33,9 mm Innen Ø: ca. 25 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 25 mm Nennweite: DN32 variable Länge* (ausziehbar): 110-180mm* bis 500-1000mm* (siehe Auswahlmenu oben) Anschlüsse: 1 1/4" Überwurfmutter mit Dichtung x 1 1/4" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 5,5 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 42 mm Innen Ø: ca. 32 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 30 mm

Technische Daten Nennweite: DN10 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 3/8" Überwurfmutter mit Dichtung x 3/8" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 15 mm Innen Ø: ca. 10 mm Wandstärke: ca. 0,21 mm Biegeradius: ca. 9,5 mm Nennweite: DN15 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 1/2" Überwurfmutter mit Dichtung x 1/2" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 18 mm Innen Ø: ca. 13 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 10 mm Nennweite: DN20 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 3/4" Überwurfmutter mit Dichtung x 3/4" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar  (kann je nach Medium und Dichtungen variieren) Temperatur: -40°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 25 mm Innen Ø: ca. 19 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 17 mm Nennweite: DN25 variable Länge* (ausziehbar): 75-110mm bis 1000-2000m (siehe Auswahlmenu oben) Anschlüsse: 1" Überwurfmutter mit Dichtung x 1" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 10 bar  (kann je nach Medium und Dichtungen variieren) Temperatur: -40°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 33,9 mm Innen Ø: ca. 25 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 25 mm Nennweite: DN32 variable Länge* (ausziehbar): 110-180mm* bis 500-1000mm* (siehe Auswahlmenu oben) Anschlüsse: 1 1/4" Überwurfmutter mit Dichtung x 1 1/4" Außengewinde Werkstoff Wellrohr: Edelstahl 1.4404 (AISI 316L, V4A, Nirosta 4404) Werkstoff Anschlüsse (ÜM, AG): Edelstahl 1.4301 (AISI 303) Anwendung: Solar, Kollektorleitung, Fernwärme, Heißdampf, Wärmetauscher, Heizung, etc... Betriebsdruck: 5,5 bar Temperatur: -196°C bis 200°C (kann je nach Medium und Dichtungen variieren) Außen Ø: ca. 42 mm Innen Ø: ca. 32 mm Wandstärke: ca. 0,21 mm Biegeradius (siehe Abbildung): ca. 30 mm

DN Wandstärke AußenØ InnenØ Biegeradius Betriebsdruck Wellung Verschraubung 8 0,15mm 11,2mm 7,7mm 15mm 16bar eng 3/8" 12 0,15mm 16,2mm 12,2mm 19mm 10bar eng 1/2" 16 0,20mm 20,8mm 15,6mm 27mm 10bar eng 3/4" 20 0,20mm 24,9mm 18,8mm 30mm 10bar eng 1" 25 0,20mm 31,2mm 24,8mm 39mm 10bar eng 1 1/4" 32 0,22mm 41,1mm 33,7mm 49mm 4 bar eng 1 1/2" 40 0,25mm 49,6mm 40,7mm 58mm 3 bar eng 2" 50 0,25mm 60,3mm 50,5mm 69mm 2 bar eng 2 1/2"

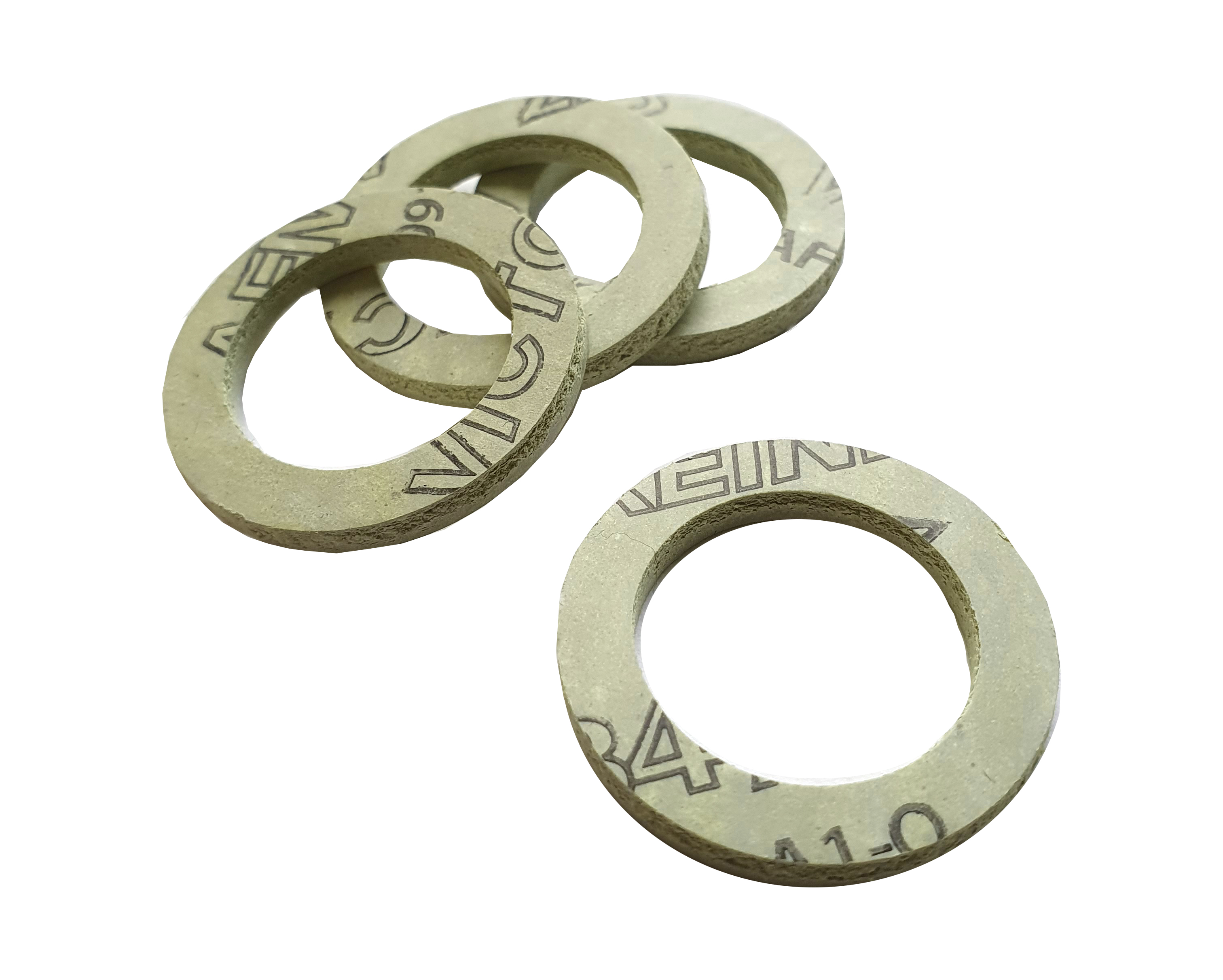

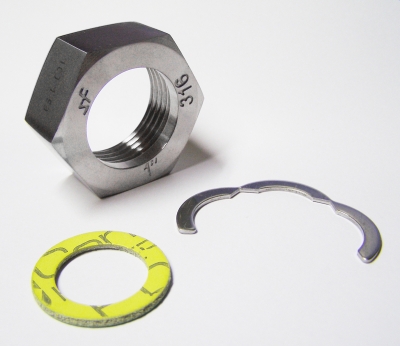

3/8" (DN8 Wellrohr)  Maße: ØA = 15 mm x ØI = 8 mm x Stärke = 2 mm 1/2" (DN12 Wellrohr) Maße: ØA=18 mm x ØI=10 mm x Stärke=2 mm 3/4" (DN16 Wellrohr) Maße: ØA=24 mm x ØI=16 mm x Stärke=2 mm 1" (DN20 Wellrohr)  Maße: ØA=30 mm, ØI=20 mm, Stärke=3 mm 1 1/4" (DN25 Wellrohr) Maße: ØA=38 mm, ØI=25 mm, Stärke=2 mm 1 1/2" (DN32 Wellrohr) Maße: ØA=44 mm, ØI=32 mm, Stärke=2 mm 2" (DN40 Wellrohr)  Maße: ØA = 56 mm x ØI = 40 mm x Stärke = 2 mm Material AFM34/2 Max. Dauertemperatur: 250°C Kurz. Spitzentemperatur: 400°C Hauptanwendungsgebiete: in DIN- und ANSI-Rohrleitungsflanschverbindungen, Apparaten, Pumpen und Armaturen von Industrieanlagen in Verschraubungen mit sehr schmaler Ringfläche, wie z. B. in Gas- und Warmwasserthermen, in Solaranlagen, in Heizkörperradiatoren und Heizkörperanschlüssen in thermisch-mechanisch hochbeanspruchten Dichtverbindungen Aufgrund seiner physiologischen Unbedenklichkeit eignet sich AFM 34/2 insbesondere für den Einsatz im Trinkwasserbereich und ist sogar Lebensmittelecht.   Werkstoff AFM 34/2 ist ein asbestfreies Dichtungsmaterial. Es enthält Aramidfasern, anorganische Füllstoffe und weitere hochtemperaturbeständige Substanzen, die unter erhöhtem Druck und erhöhter Temperatur mit hochwertigen Elastomeren hochfest und besonders gasdicht gebunden sind.   Eigenschaften AFM 34/2 enthält keinerlei physiologisch bedenkliche Stoffe und keine Farbzusätze. AFM 34/2 zeichnet sich aus durch eine hohe Zug-, Druck- und Scherfestigkeit. Das Material eignet sich hervorragend zur Abdichtung von Gasen und Flüssigkeiten, zum Beispiel von Ölen, Lösungsmitteln, Kraftstoffen, Frigenen, Flüssiggasen, Wasser-/Frostschutzmittelgemischen, Salzlösungen und vielen anderen Medien. Es eignet sich auch zur Abdichtung von Heißwasser und Dampf bis ca. 200 °C bei stationären Vorgängen und einer Einbauflächenpressung von mind. 50 N/mm². Im konkreten Anwendungsfall bitten wir um Rücksprache. Weitere kennzeichnende Eigenschaften sind seine hervorragende Temperaturbeständigkeit und Belastbarkeit unter hohem Betriebsdruck sowie seine Handlingsfreundlichkeit.   Anwendung in DIN- und ANSI-Rohrleitungsflanschverbindungen, Apparaten, Pumpen und Armaturen von Industrieanlagen in Verschraubungen mit sehr schmaler Ringfläche, wie z. B. in Gas- und Warmwasserthermen, in Solaranlagen, in Heizkörperradiatoren und Heizkörperanschlüssen in thermisch-mechanisch hochbeanspruchten Dichtverbindungen Aufgrund seiner physiologischen Unbedenklichkeit eignet sich AFM 34/2 insbesondere für den Einsatz im Trinkwasserbereich.   Oberflächen AFM 34/2 besitzt standardmäßig auf beiden Oberflächen eine den Ausbau erleichternde Trenndecke (TD 2) mit hohem Reibwert. Eine zusätzliche Oberflächenbehandlung erübrigt sich dadurch in den meisten Fällen. Jedoch wird eine ein- oder beidseitige Graphitierung der Dichtung bei der Verwendung in Bauteilen empfohlen, die sich bei der Montage auf der Dichtung drehen, z. B. bei Verschraubungen, Radiatorenstopfen usw., da hier ein niedriger Reibwert erforderlich ist.     Freigaben DIN-DVGW nach DIN 3535, Teil 6 FA Elastomerleitlinie (vormals KTW) Leitlinie des Umweltbundesamtes zur hygienischen Beurteilung von Elastomeren im Kontakt mit Trinkwasser DVGW-Arbeitsblatt W270 mikrobiologische Eignung WRAS Zertifizierung von Dichtungswerkstoffen für den Trinkwasserbereich (nach British Standard BS 6920) VP 401 (HTB) Höher thermisch belastbare Dichtungen Grade X nach BS 7531     Technische Daten (Nenndicke 2,00 mm) Dichte g/cm³ 1,7 - 1,9 Glühverlust nach DIN 52 911 % < 34 Zugfestigkeit nach ASTM F 152, quer N/mm² > 18 nach DIN 52 910, quer N/mm² > 12 Druckstandfestigkeit nach DIN 52 913 16 h, 300 °C N/mm² Ëœ 25 16 h, 175 °C N/mm² Ëœ 36 Zusammenpressung und Rückfederung nach ASTM F 36, Verfahren J Zusammenpressung % 5 - 8 Rückfederung % > 55 Dichtwirkung gegen Stickstoff nach DIN 3535, Teil 6 FA mg/(s'·m) Ëœ 0,02 Quellung nach ASTM F 146 in Öl IRM 903 (ersetzt ASTM Öl Nr. 3) 5 h, 150 °C Dickenzunahme % < 7 Gewichtszunahme % < 7 in ASTM Fuel B 5 h, RT Dickenzunahme % < 10 Gewichtszunahme % < 10 in Wasser / Frostschutzmittel (50:50) 5 h, 100 °C Dickenzunahme % < 10 Gewichtszunahme % < 10 Gehalt an wasserlöslichem Chlorid   ppm   < 100 Wärmeleitzahl W/(m'·K) Ëœ 0,7 Spezifischer elektrischer Durchgangswiderstand nach Lagerung bei 50 % rel. Luftfeuchtigkeit, 48 h O'·cm Ëœ 1 x 1012 bei 120 °C, 1 h O'·cm Ëœ 2 x 1013 Spitzentemperatur kurzzeitig °C 400 Dauertemperatur maximal °C 250 bei Wasserdampf bis °C 200 Betriebsdruck maximal bar 150 Maximale Dauertemperatur und maximaler Druck dürfen nicht zugleich auftreten!

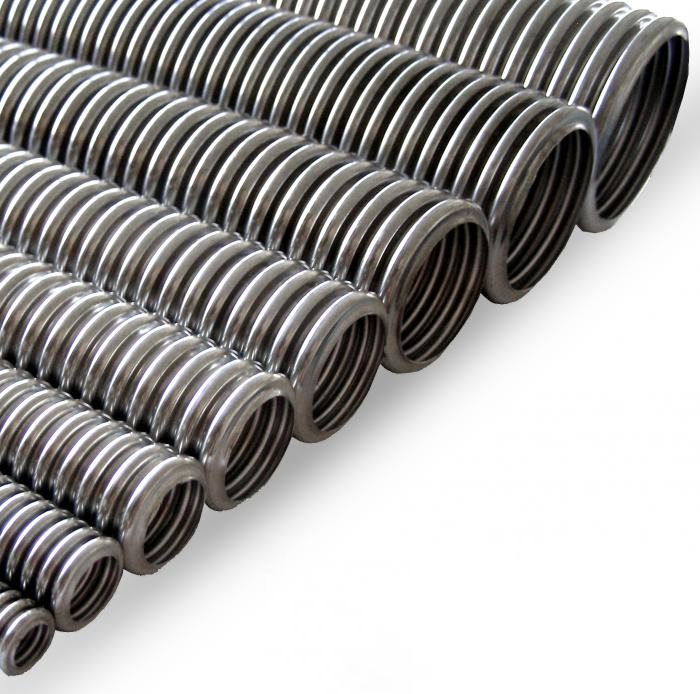

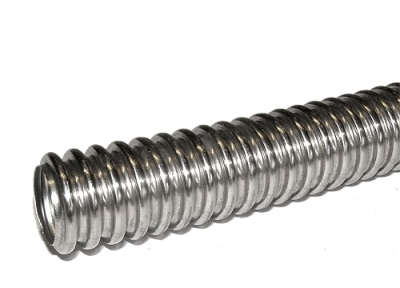

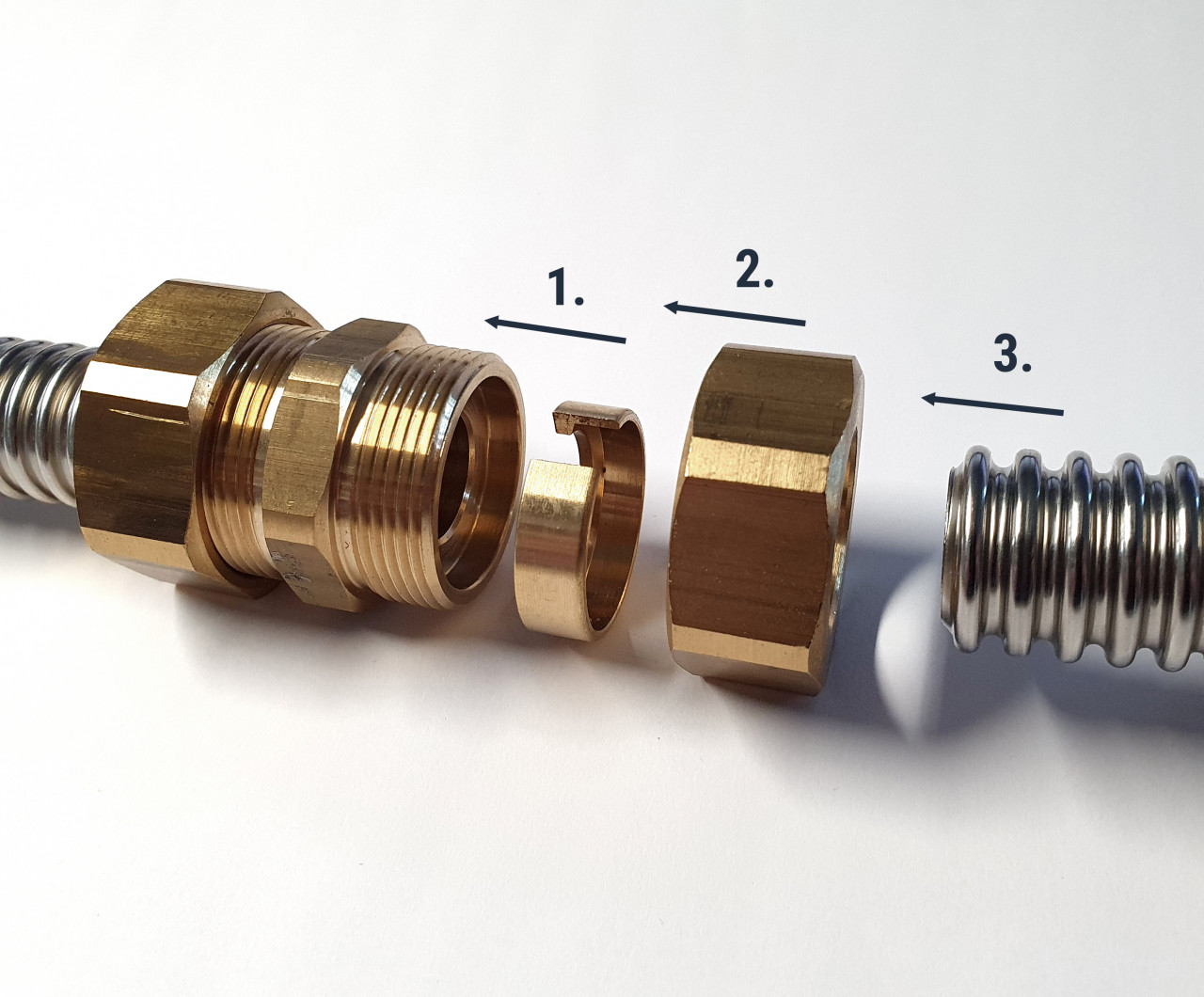

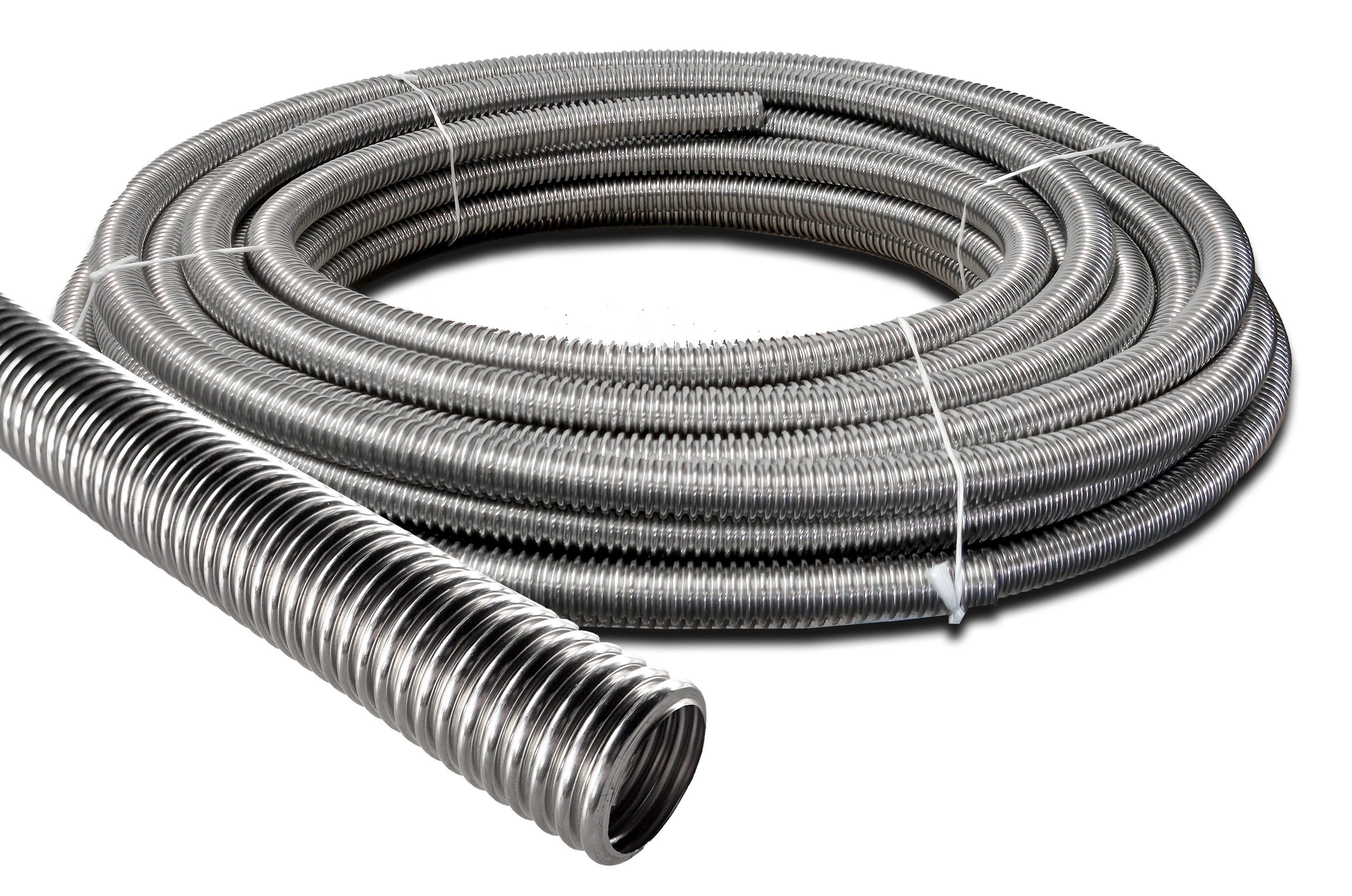

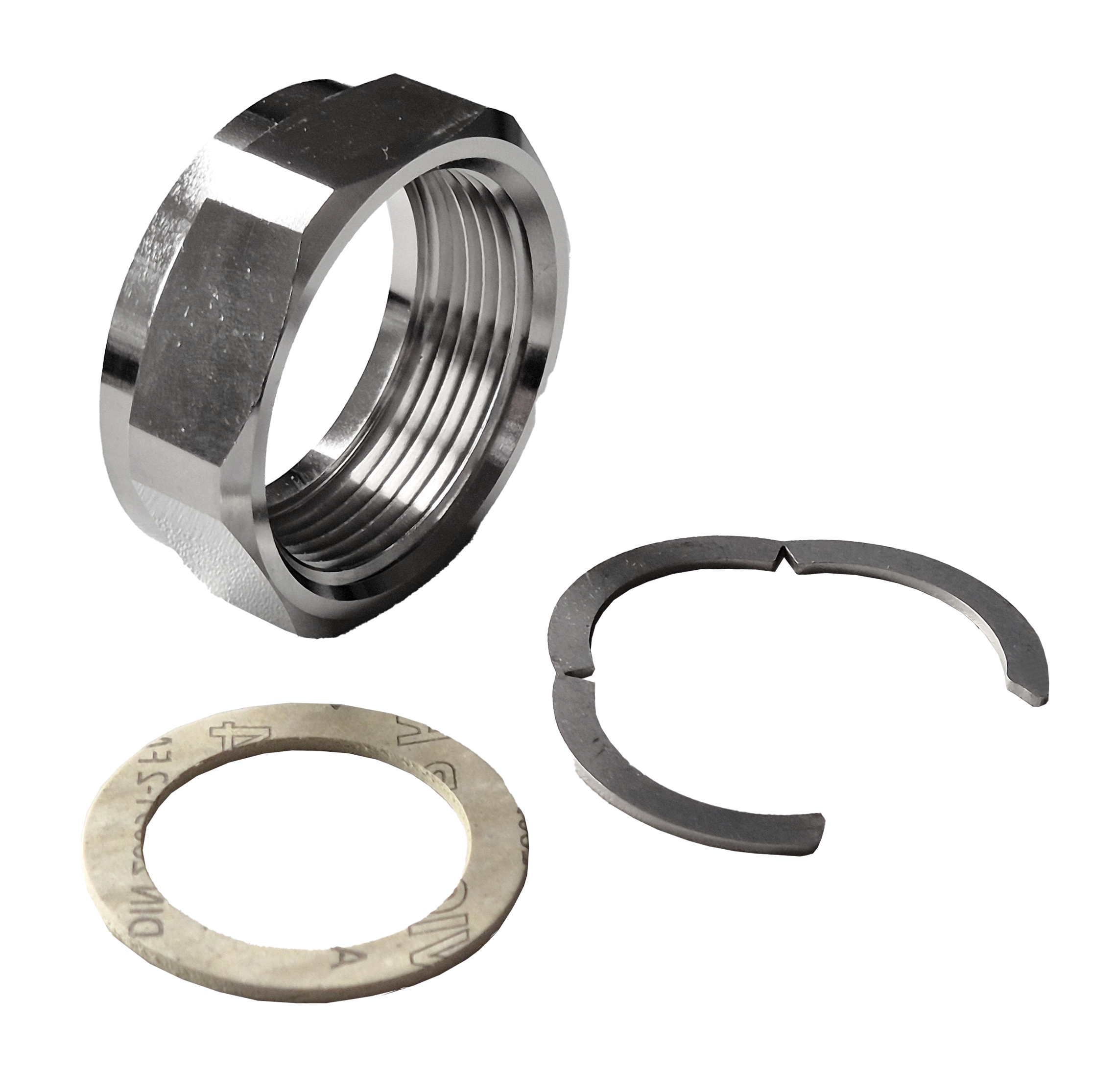

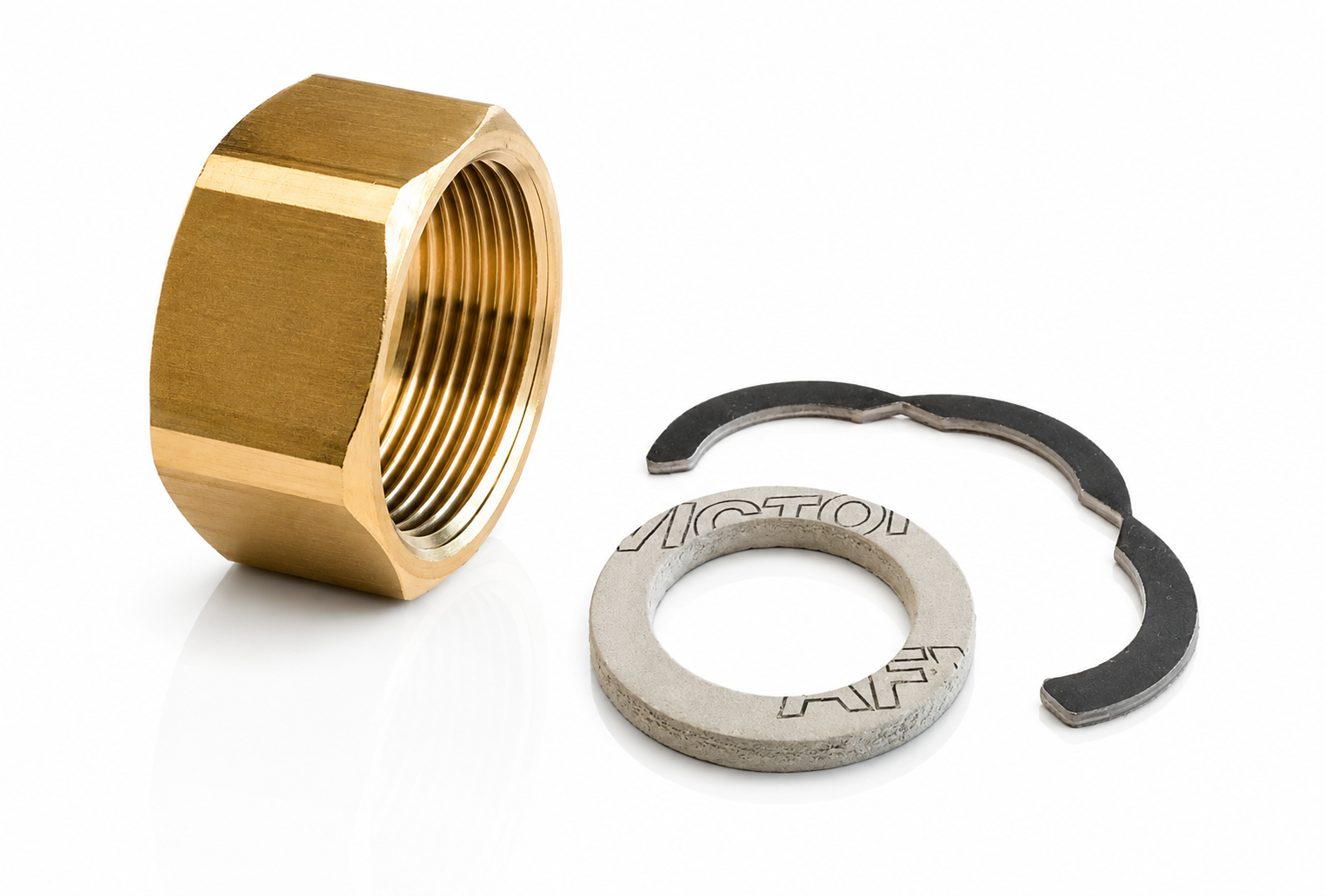

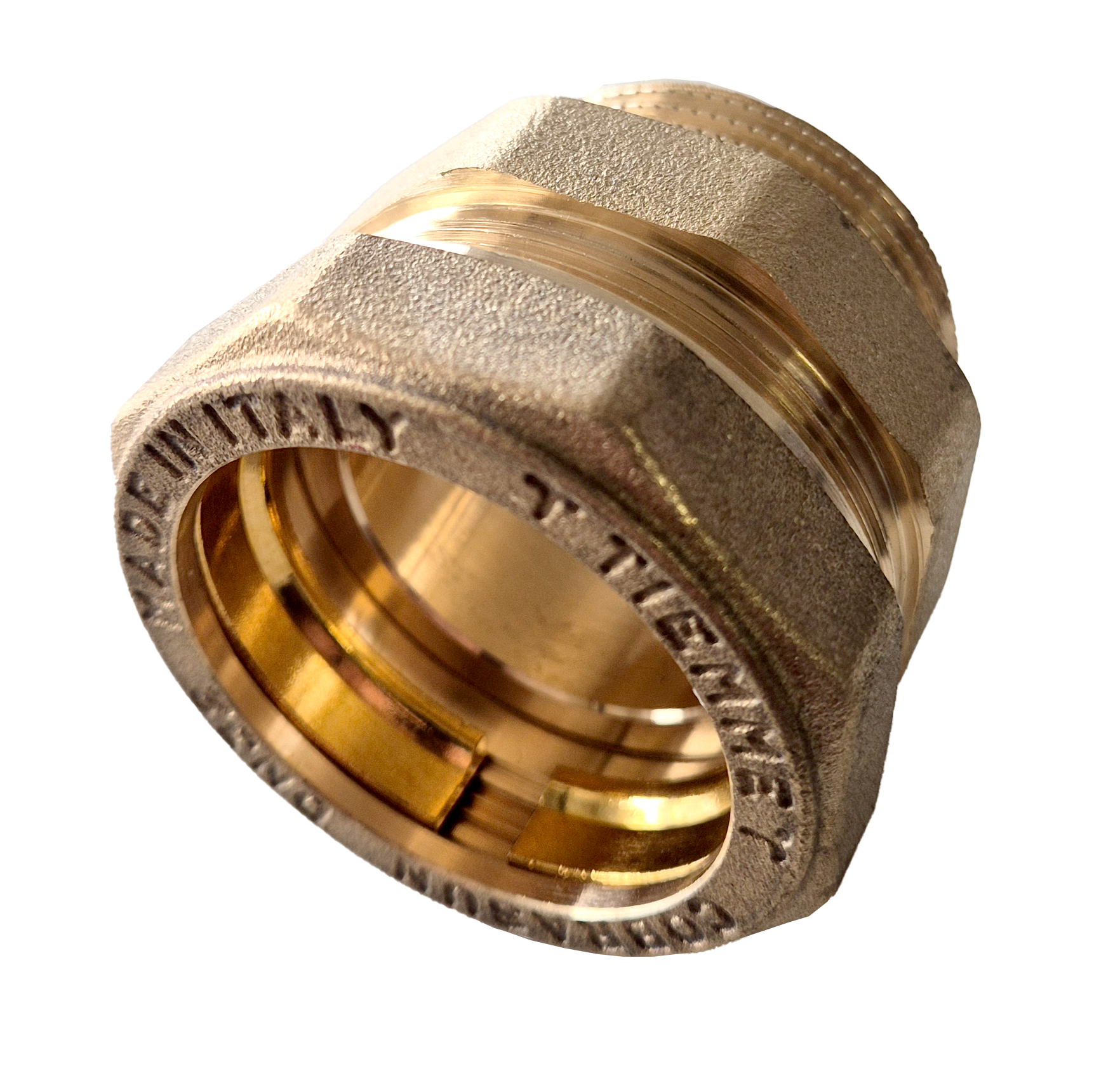

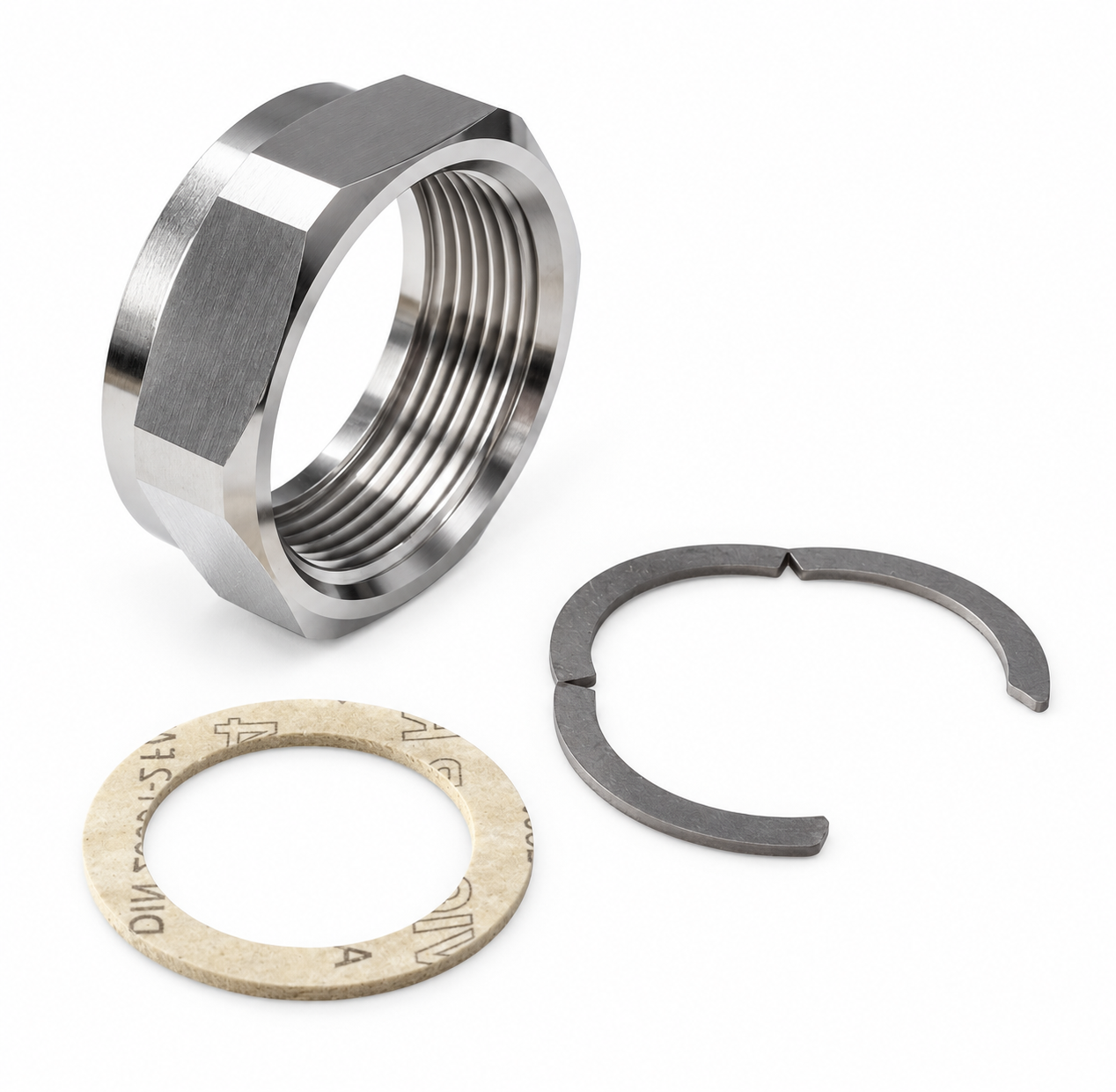

Unser Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   TECHNISCHE DETAILS Material: Größe DN8 - DN50: Schlauch aus Austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)   Größe DN80: Edelstahl AISI 321, (V2A) DN / Typ Wandstärke mm D mm d mm D2 mm h mm Wellen pro lfm Toleranz (D-d) mm Ovalität mm Innenvolumen dm³ pro lfm Oberfläche m² pro lfm Arbeitsdruck (bei 20°C) bar Min. Biegeradius mm Nom. Biegeradius mm Gewicht g 12 eng 0,15 16,2 12,2 17,0 3,0 333 ±0,2 ±0,2 0,160 0,079 12 20 140 106 12 weit 0,15 15,8 11,8 16,8 3,6 275 ±0,2 ±0,2 0,146 0,067 16 20 165 90 16 eng 0,18 21,6 16,3 22,0 3,7 270 ±0,2 ±0,2 0,279 0,112 8 28 160 176 16 weit 0,18 21,1 16,4 22,3 4,8 208 ±0,2 ±0,2 0,274 0,086 10 25 195 137 20 eng 0,20 24,9 18,8 26,0 4,4 227 ±0,2 ±0,2 0,366 0,126 5 32 170 217 20 weit 0,18 26,4 20,9 28,5 5,2 192 ±0,2 ±0,2 0,442 0,112 10 30 225 180 25 eng 0,20 31,5 24,8 32,4 3,6 278 ±0,2 ±0,3 0,599 0,201 4 40 190 350 25 weit 0,20 31,7 25,2 33,4 5,5 181 ±0,2 ±0,3 0,639 0,148 6 35 260 248 32 eng 0,22 41,1 33,7 42,4 4,2 238 ±0,3 ±0,3 1,089 0,260 3 50 260 480 32 weit 0,22 39,6 32,8 41,2 5,4 185 ±0,3 ±0,3 1,244 0,238 4 40 300 380 40 eng 0,25 49,8 40,8 51,3 5,5 181 ±0,3 ±0,3 1,601 0,298 2,5 60 300 620 50 eng 0,25 60,4 51,5 62,3 6,4 156 ±0,3 ±0,3 2,473 0,329 1,5 70 320 670   maximal Abtrommellängen - Edelstahlwellrohr Dimension Länge DN8 250 m DN12 150 m DN16 150 m DN20 100 m DN25 60 m DN32 40 m DN40 30 m DN50 10 m maximale Längen mit Montage der Verschraubungen (ohne Isolierung) Dimension Länge DN8 50 m DN12 50 m DN16 50 m DN20 50 m DN25 50 m DN32 10 m DN40 10 m DN50 10 m maximale Längen mit Montage der Verschraubungen und Isolierung Dimension 13mm Iso 19mm Iso 25mm Iso DN8 10m 10m 10m DN12 10m 10m 10m DN16 10m 10m 5m DN20 10m 10m 5m DN25 10m 10m 5m DN32 5m 5m 5m DN40 5m 5m 5m DN50 x x x

Unser Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden. Bitte beachten Sie, dass das Edelstahlwellrohr in DN80 aufgrund der Größenverhältnisse i. d. R. nicht als Rolle, sondern lose im Karton auf einer Palette geliefert wird.   TECHNISCHE DETAILS Material: Größe DN8 - DN50: Schlauch aus Austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)   Größe DN80: Edelstahl AISI 321, (V2A) DN / Typ Wandstärke mm D mm d mm D2 mm h mm Wellen pro lfm Toleranz (D-d) mm Ovalität mm Innenvolumen dm³ pro lfm Oberfläche m² pro lfm Arbeitsdruck (bei 20°C) bar Min. Biegeradius mm Nom. Biegeradius mm Gewicht g 12 eng 0,15 16,2 12,2 17,0 3,0 333 ±0,2 ±0,2 0,160 0,079 12 20 140 106 12 weit 0,15 15,8 11,8 16,8 3,6 275 ±0,2 ±0,2 0,146 0,067 16 20 165 90 16 eng 0,18 21,6 16,3 22,0 3,7 270 ±0,2 ±0,2 0,279 0,112 8 28 160 176 16 weit 0,18 21,1 16,4 22,3 4,8 208 ±0,2 ±0,2 0,274 0,086 10 25 195 137 20 eng 0,20 24,9 18,8 26,0 4,4 227 ±0,2 ±0,2 0,366 0,126 5 32 170 217 20 weit 0,18 26,4 20,9 28,5 5,2 192 ±0,2 ±0,2 0,442 0,112 10 30 225 180 25 eng 0,20 31,5 24,8 32,4 3,6 278 ±0,2 ±0,3 0,599 0,201 4 40 190 350 25 weit 0,20 31,7 25,2 33,4 5,5 181 ±0,2 ±0,3 0,639 0,148 6 35 260 248 32 eng 0,22 41,1 33,7 42,4 4,2 238 ±0,3 ±0,3 1,089 0,260 3 50 260 480 32 weit 0,22 39,6 32,8 41,2 5,4 185 ±0,3 ±0,3 1,244 0,238 4 40 300 380 40 eng 0,25 49,8 40,8 51,3 5,5 181 ±0,3 ±0,3 1,601 0,298 2,5 60 300 620 50 eng 0,25 60,4 51,5 62,3 6,4 156 ±0,3 ±0,3 2,473 0,329 1,5 70 320 670   maximal Abtrommellängen - Edelstahlwellrohr Dimension Länge DN8 250 m DN12 150 m DN16 150 m DN20 100 m DN25 60 m DN32 40 m DN40 30 m DN50 10 m maximale Längen mit Montage der Verschraubungen (ohne Isolierung) Dimension Länge DN8 50 m DN12 50 m DN16 50 m DN20 50 m DN25 50 m DN32 10 m DN40 10 m DN50 10 m maximale Längen mit Montage der Verschraubungen und Isolierung Dimension 13mm Iso 19mm Iso 25mm Iso DN8 10m 10m 10m DN12 10m 10m 10m DN16 10m 10m 5m DN20 10m 10m 5m DN25 10m 10m 5m DN32 5m 5m 5m DN40 5m 5m 5m DN50 x x x

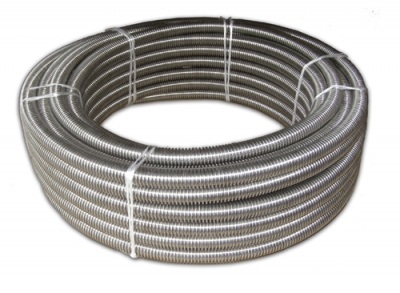

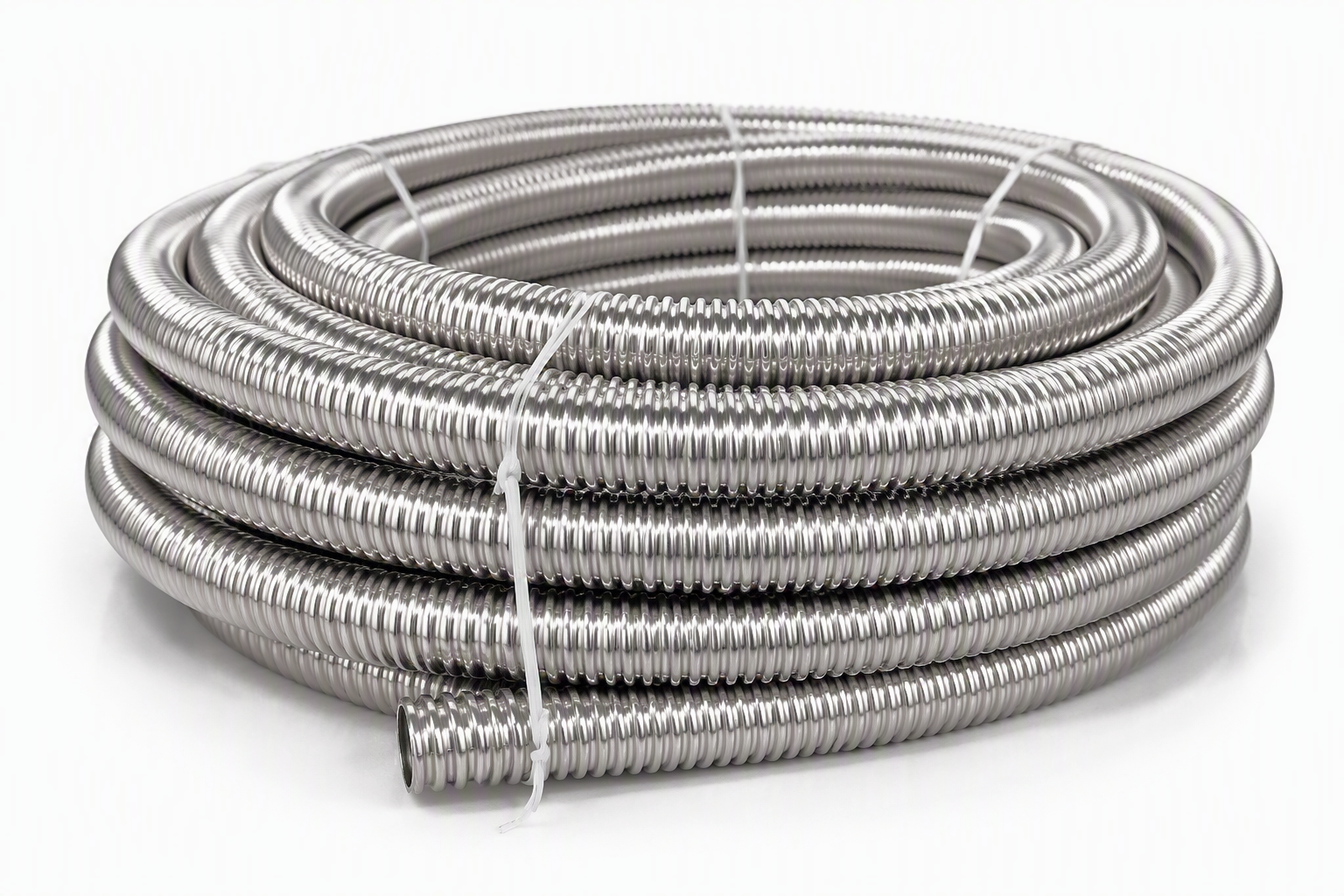

Unser enggewelltes Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)    DN / Typ Wandstärke mm D mm d mm D2 mm h mm Wellen pro lfm Toleranz (D-d) mm Ovalität mm Innenvolumen dm³ pro lfm Oberfläche m² pro lfm Arbeitsdruck (bei 20°C) bar Min. Biegeradius mm Nom. Biegeradius mm Gewicht g 12 eng 0,15 16,2 12,2 17,0 3,0 333 ±0,2 ±0,2 0,160 0,079 12 20 140 106 12 weit 0,15 15,8 11,8 16,8 3,6 275 ±0,2 ±0,2 0,146 0,067 16 20 165 90 16 eng 0,18 21,6 16,3 22,0 3,7 270 ±0,2 ±0,2 0,279 0,112 8 28 160 176 16 weit 0,18 21,1 16,4 22,3 4,8 208 ±0,2 ±0,2 0,274 0,086 10 25 195 137 20 eng 0,20 24,9 18,8 26,0 4,4 227 ±0,2 ±0,2 0,366 0,126 5 32 170 217 20 weit 0,18 26,4 20,9 28,5 5,2 192 ±0,2 ±0,2 0,442 0,112 10 30 225 180 25 eng 0,20 31,5 24,8 32,4 3,6 278 ±0,2 ±0,3 0,599 0,201 4 40 190 350 25 weit 0,20 31,7 25,2 33,4 5,5 181 ±0,2 ±0,3 0,639 0,148 6 35 260 248 32 eng 0,22 41,1 33,7 42,4 4,2 238 ±0,3 ±0,3 1,089 0,260 3 50 260 480 32 weit 0,22 39,6 32,8 41,2 5,4 185 ±0,3 ±0,3 1,244 0,238 4 40 300 380 40 eng 0,25 49,8 40,8 51,3 5,5 181 ±0,3 ±0,3 1,601 0,298 2,5 60 300 620 50 eng 0,25 60,4 51,5 62,3 6,4 156 ±0,3 ±0,3 2,473 0,329 1,5 70 320 670   maximal Abtrommellängen - Edelstahlwellrohr Dimension Länge DN8 250 m DN12 150 m DN16 150 m DN20 100 m DN25 60 m DN32 40 m DN40 30 m DN50 10 m maximale Längen mit Montage der Verschraubungen (ohne Isolierung) Dimension Länge DN8 50 m DN12 50 m DN16 50 m DN20 50 m DN25 50 m DN32 10 m DN40 10 m DN50 10 m maximale Längen mit Montage der Verschraubungen und Isolierung Dimension 13mm Iso 19mm Iso 25mm Iso DN8 10m 10m 10m DN12 10m 10m 10m DN16 10m 10m 5m DN20 10m 10m 5m DN25 10m 10m 5m DN32 5m 5m 5m DN40 5m 5m 5m DN50 x x x

Unser enggewelltes Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)    DN / Typ Wandstärke mm D mm d mm D2 mm h mm Wellen pro lfm Toleranz (D-d) mm Ovalität mm Innenvolumen dm³ pro lfm Oberfläche m² pro lfm Arbeitsdruck (bei 20°C) bar Min. Biegeradius mm Nom. Biegeradius mm Gewicht g 12 eng 0,15 16,2 12,2 17,0 3,0 333 ±0,2 ±0,2 0,160 0,079 12 20 140 106 12 weit 0,15 15,8 11,8 16,8 3,6 275 ±0,2 ±0,2 0,146 0,067 16 20 165 90 16 eng 0,18 21,6 16,3 22,0 3,7 270 ±0,2 ±0,2 0,279 0,112 8 28 160 176 16 weit 0,18 21,1 16,4 22,3 4,8 208 ±0,2 ±0,2 0,274 0,086 10 25 195 137 20 eng 0,20 24,9 18,8 26,0 4,4 227 ±0,2 ±0,2 0,366 0,126 5 32 170 217 20 weit 0,18 26,4 20,9 28,5 5,2 192 ±0,2 ±0,2 0,442 0,112 10 30 225 180 25 eng 0,20 31,5 24,8 32,4 3,6 278 ±0,2 ±0,3 0,599 0,201 4 40 190 350 25 weit 0,20 31,7 25,2 33,4 5,5 181 ±0,2 ±0,3 0,639 0,148 6 35 260 248 32 eng 0,22 41,1 33,7 42,4 4,2 238 ±0,3 ±0,3 1,089 0,260 3 50 260 480 32 weit 0,22 39,6 32,8 41,2 5,4 185 ±0,3 ±0,3 1,244 0,238 4 40 300 380 40 eng 0,25 49,8 40,8 51,3 5,5 181 ±0,3 ±0,3 1,601 0,298 2,5 60 300 620 50 eng 0,25 60,4 51,5 62,3 6,4 156 ±0,3 ±0,3 2,473 0,329 1,5 70 320 670   maximal Abtrommellängen - Edelstahlwellrohr Dimension Länge DN8 250 m DN12 150 m DN16 150 m DN20 100 m DN25 60 m DN32 40 m DN40 30 m DN50 10 m maximale Längen mit Montage der Verschraubungen (ohne Isolierung) Dimension Länge DN8 50 m DN12 50 m DN16 50 m DN20 50 m DN25 50 m DN32 10 m DN40 10 m DN50 10 m maximale Längen mit Montage der Verschraubungen und Isolierung Dimension 13mm Iso 19mm Iso 25mm Iso DN8 10m 10m 10m DN12 10m 10m 10m DN16 10m 10m 5m DN20 10m 10m 5m DN25 10m 10m 5m DN32 5m 5m 5m DN40 5m 5m 5m DN50 x x x

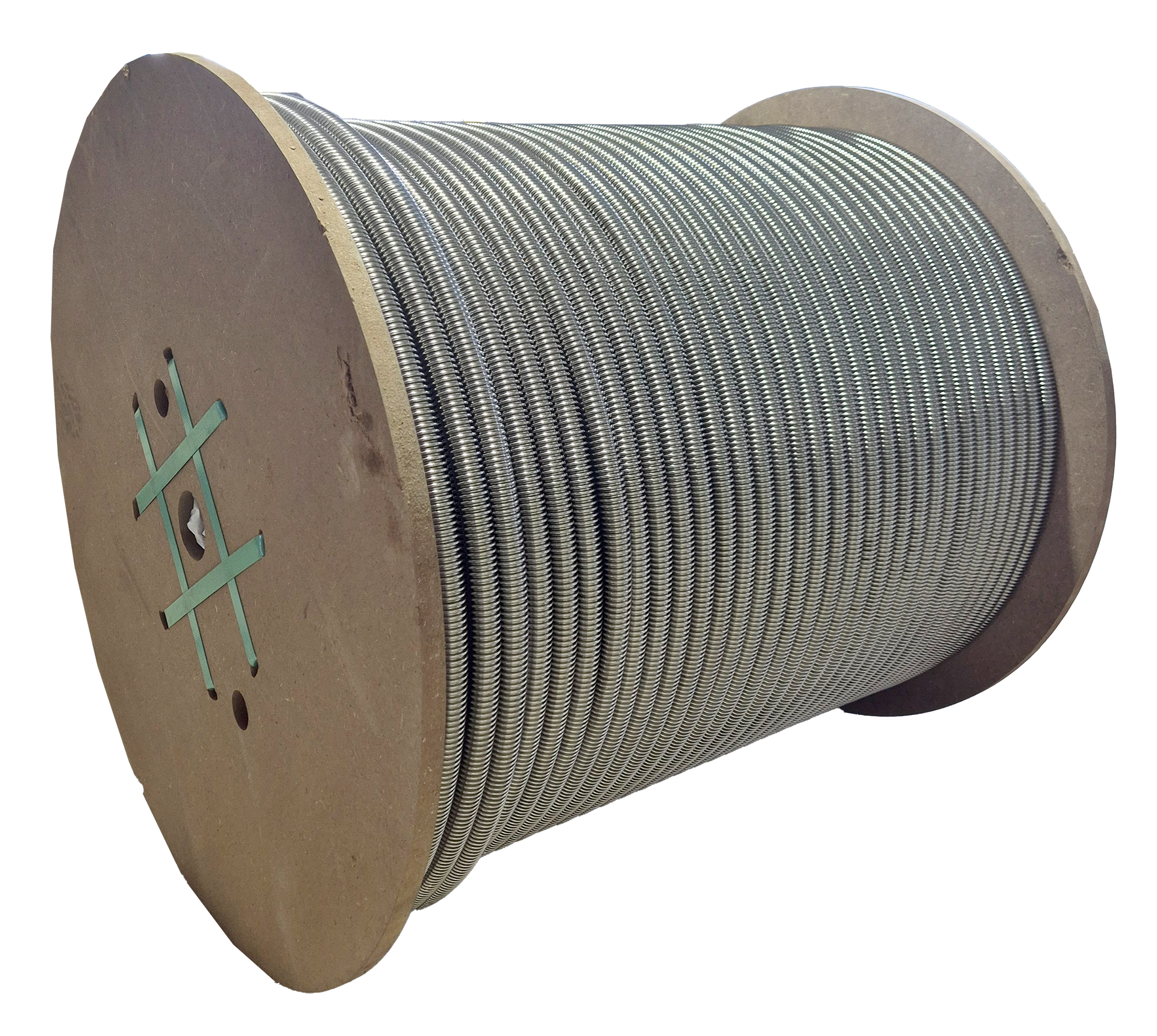

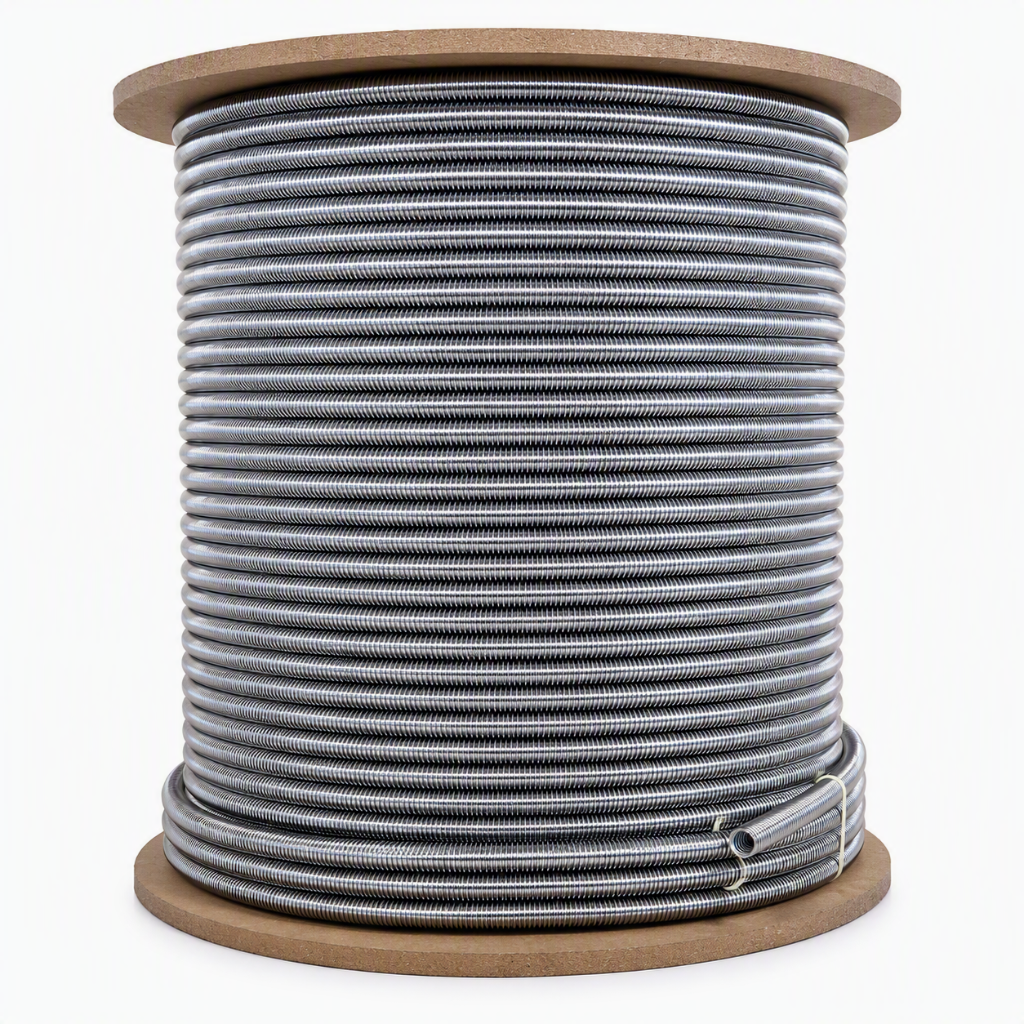

Enggewelltes Edelstahlwellrohr als komplette Trommelware. Platzsparendes, leichtes Handling durch kompakte Holztrommel. Kein Verschnitt, keine Wartezeiten auf Lieferungen von Zuschnitten.  Trommellängen: DN16 = 700 m DN20 = 450 m DN25 = 250 m DN32 = 180 m   Unser Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig. Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar, z. B.: in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in unter Wellrohrverschraubungen. Sie können zwischen Schnellverschraubungen oder normalen Verschraubungssets wählen. Die passenden Verbinder finden Sie dort ebenfalls. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Diese benötigen keine Flachdichtung.   Für den Anschluss einer Solaranlage mit Vor- und Rücklauf empfehlen wir unsere flexiblen Solarleitungen (Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   Schlauch aus austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)    DN / Typ Wandstärke mm D mm d mm D2 mm h mm Wellen pro lfm Toleranz (D-d) mm Ovalität mm Innenvolumen dm³ pro lfm Oberfläche m² pro lfm Arbeitsdruck (bei 20°C) bar Min. Biegeradius mm Nom. Biegeradius mm Gewicht g 12 eng 0,15 16,2 12,2 17,0 3,0 333 ±0,2 ±0,2 0,160 0,079 12 20 140 106 12 weit 0,15 15,8 11,8 16,8 3,6 275 ±0,2 ±0,2 0,146 0,067 16 20 165 90 16 eng 0,18 21,6 16,3 22,0 3,7 270 ±0,2 ±0,2 0,279 0,112 8 28 160 176 16 weit 0,18 21,1 16,4 22,3 4,8 208 ±0,2 ±0,2 0,274 0,086 10 25 195 137 20 eng 0,20 24,9 18,8 26,0 4,4 227 ±0,2 ±0,2 0,366 0,126 5 32 170 217 20 weit 0,18 26,4 20,9 28,5 5,2 192 ±0,2 ±0,2 0,442 0,112 10 30 225 180 25 eng 0,20 31,5 24,8 32,4 3,6 278 ±0,2 ±0,3 0,599 0,201 4 40 190 350 25 weit 0,20 31,7 25,2 33,4 5,5 181 ±0,2 ±0,3 0,639 0,148 6 35 260 248 32 eng 0,22 41,1 33,7 42,4 4,2 238 ±0,3 ±0,3 1,089 0,260 3 50 260 480 32 weit 0,22 39,6 32,8 41,2 5,4 185 ±0,3 ±0,3 1,244 0,238 4 40 300 380 40 eng 0,25 49,8 40,8 51,3 5,5 181 ±0,3 ±0,3 1,601 0,298 2,5 60 300 620 50 eng 0,25 60,4 51,5 62,3 6,4 156 ±0,3 ±0,3 2,473 0,329 1,5 70 320 670   maximal Abtrommellängen - Edelstahlwellrohr Dimension Länge DN8 250 m DN12 150 m DN16 150 m DN20 100 m DN25 60 m DN32 40 m DN40 30 m DN50 10 m maximale Längen mit Montage der Verschraubungen (ohne Isolierung) Dimension Länge DN8 50 m DN12 50 m DN16 50 m DN20 50 m DN25 50 m DN32 10 m DN40 10 m DN50 10 m maximale Längen mit Montage der Verschraubungen und Isolierung Dimension 13mm Iso 19mm Iso 25mm Iso DN8 10m 10m 10m DN12 10m 10m 10m DN16 10m 10m 5m DN20 10m 10m 5m DN25 10m 10m 5m DN32 5m 5m 5m DN40 5m 5m 5m DN50 x x x
