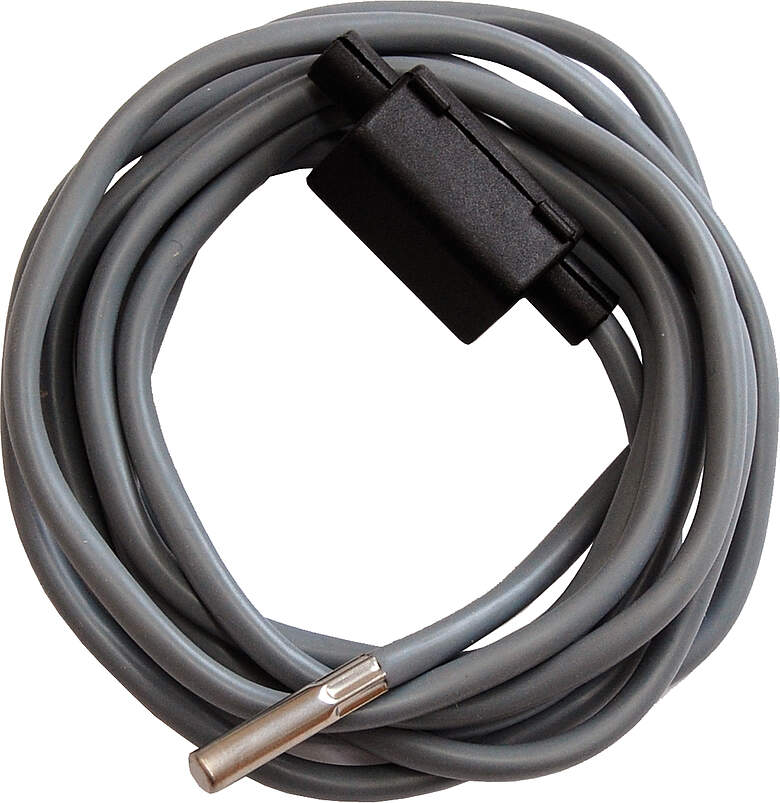

Kollektorfühler PT1000 mit Überspannungsschutz

Temperaturbeständiger Sensor mit PT1000-Charakteristik, mit 2 m Silikonkabel für Kollektor, Lieferung mit Klemmdose und Überspannungsschutz, zulässiger Temperaturbereich -50°C bis 240°C, kurzzeitig belastbar bis 260°C, Fühlerkappe 6 x 27 mm

Einkreis-Solarregler ASR 320 mit Grafik-Display

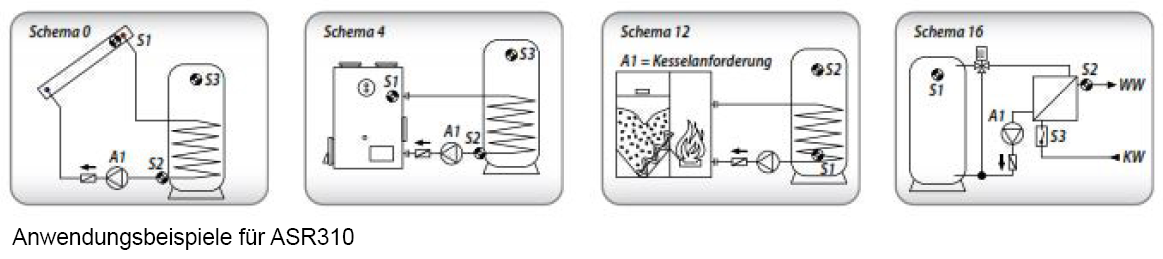

Einkreis-Differenzregler ASR 320 mit grafischer Systemanzeige Für Solaranlagen, Ladepumpensteuerung, Ventilsteuerung oder Frischwasserstation etc. geeignet. Mit einstellbaren Einschalt- und Ausschaltschwellen für Temperaturdifferenz, Maximalbegrenzung bzw. Minimalbegrenzung. Anlagenstartfunktion, Funktionskontrolle, Wärmebilanzierung (oder in Verbindung mit Volumenstromgeber Wärmemengenzählung). Datenleitung (DL-Bus) für Datenlogger oder diverse DL-Sensoren aus unserem Programm. Bedienung über 4-Tasten-Menüführung in Verbindung mit großem Grafikdisplay mit Hydraulikschemen etc. Ausstattung: 3 Sensoreingänge 1 Relaisausgang (Wechsler) 1 Analogausgang 0-10 V bzw. PWM (Pulsweitenmodulation) für Drehzahlregelung geeigneter elektronischer Pumpen (Ausgang 10 V, 500 Hz) DL-Bus inkl. Kollektorfühler mit Überspannungsschutz, Speicherfühler, Netzkabel und Montagematerial Nachfolger des Einkreis-Solarreglers ASR 310

Kollektorfühler/Kesselfühler (KTY) ohne Überspannungsschutz

Halbleitercharakteristik 2000 Ω / 25 °C, zulässiger Temperaturbereich 0 °C bis 160 °C, kurzzeitig bis 180 °C Fühlerkappe 6 x20 mm   Widerstandswerte KTY: a { text-decoration: none; color: #464feb; } tr th, tr td { border: 1px solid #e6e6e6; } tr th { background-color: #f5f5f5; } Temp. [°C] 0 10 20 25 30 40 50 60 70 80 90 100 R(KTY) [Ω] 1630 1772 1922 2000 2080 2245 2417 2597 2785 2980 3182 3392

Rohranlegefühler KTY mit Rollfeder-Klemmband

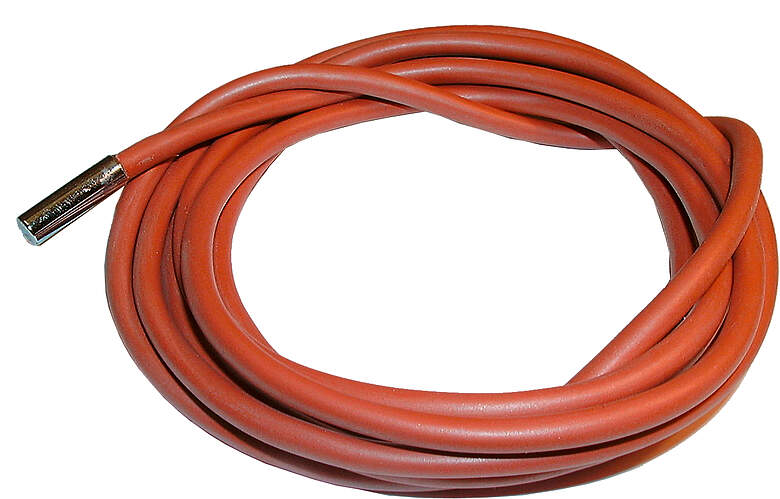

Kollektor-/Kesselfühler PT1000 ohne Überspannungsschutz

Zulässiger Temperaturbereich -50°C bis 240°C, kurzzeitig belastbar bis 260°C, Fühlerkappe 6 x 27 mm   Widerstandswerte PT1000: Temperatur (°C) Widerstandswert (Ohm) Toleranz DIN B (± K) Toleranz DIN B (± Ohm) Toleranz DIN A (± K) Toleranz DIN A (± Ohm) -40 842 0,50 1,99 0,23 0,91 -30 882 0,45 1,78 0,21 0,83 -20 922 0,40 1,57 0,19 0,75 -10 961 0,35 1,37 0,17 0,67 0 1000 0,30 1,17 0,15 0,59 10 1039 0,35 1,36 0,17 0,66 20 1078 0,40 1,55 0,19 0,74 30 1117 0,45 1,74 0,21 0,81 40 1155 0,50 1,93 0,23 0,89 50 1194 0,55 2,12 0,25 0,96 60 1232 0,60 2,30 0,27 1,04 70 1271 0,65 2,49 0,29 1,11 80 1309 0,70 2,67 0,31 1,18 90 1347 0,75 2,85 0,33 1,26 100 1385 0,80 3,03 0,35 1,33 110 1423 0,85 3,21 0,37 1,40 120 1461 0,90 3,39 0,39 1,47 130 1498 0,95 3,57 0,41 1,54 140 1536 1,00 3,75 0,43 1,61 150 1573 1,05 3,92 0,45 1,68 160 1611 1,10 4,10 0,47 1,75 170 1648 1,15 4,27 0,49 1,82 180 1685 1,20 4,44 0,51 1,89 190 1722 1,25 4,61 0,53 1,95 200 1759 1,30 4,78 0,55 2,02

Universalregler ASR 16x2K-B touch, frei programmierbar

Fühler-Schutzschlauch UV-beständig und extrem zäh

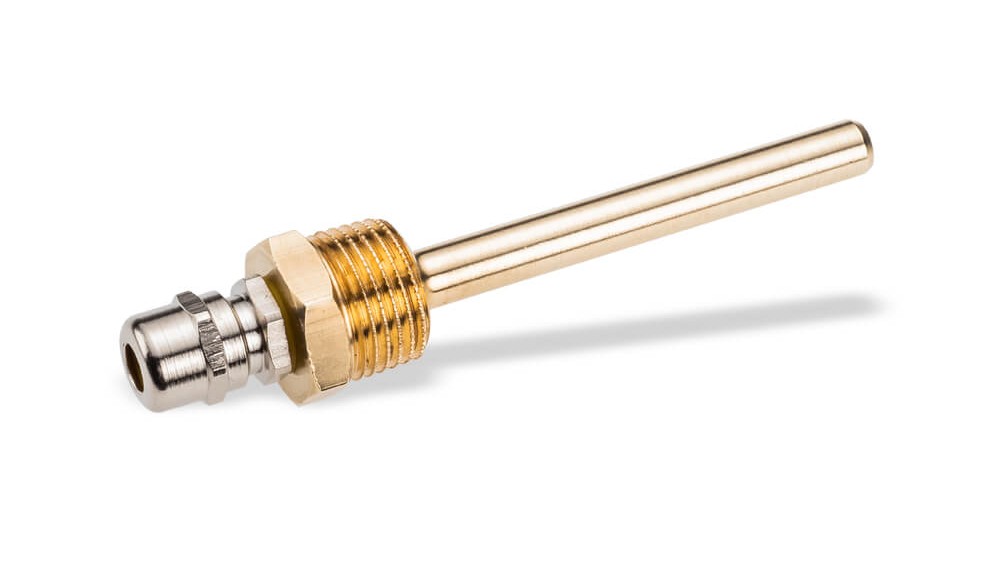

Tauchhülse Messing mit Metall-Kabelverschraubung (z.B. für Kollektor)

Material: Messing präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten Innendurchmesser: 6 mm 1/2“ Außengewinde SW22 Innengewinde PG7 für die mitgelieferte Zugentlastung

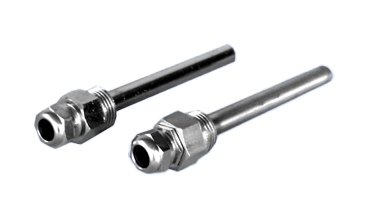

Tauchhülse Edelstahl mit Metallverschraubung

Material: Messing präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten Innendurchmesser: 6 mm 1/2“ Außengewinde SW22 Innengewinde PG7 für die mitgelieferte Zugentlastung

Tauchhülse Messing mit Kunststoff-Kabelverschraubung

Material: Messing präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten Innendurchmesser: 6 mm 1/2“ Außengewinde SW22 Innengewinde PG7 für die mitgelieferte Zugentlastung

Elektronische Volumenstromgeber für DL-Bus (ASR-/TA-Regler)

Netzteil 12 V für CAN-Bus (z. B. für CMI. je nach Anlage)

Schalt-Relais Wechsler (1x Öffner+1x Schließer; z.B. f 1xUM)

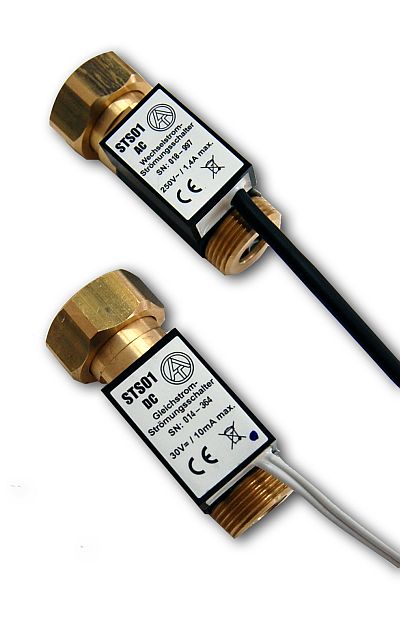

Strömungsschalter 30V=, bis 10mA; 1"AG - 1"IG (Überwurfm.)

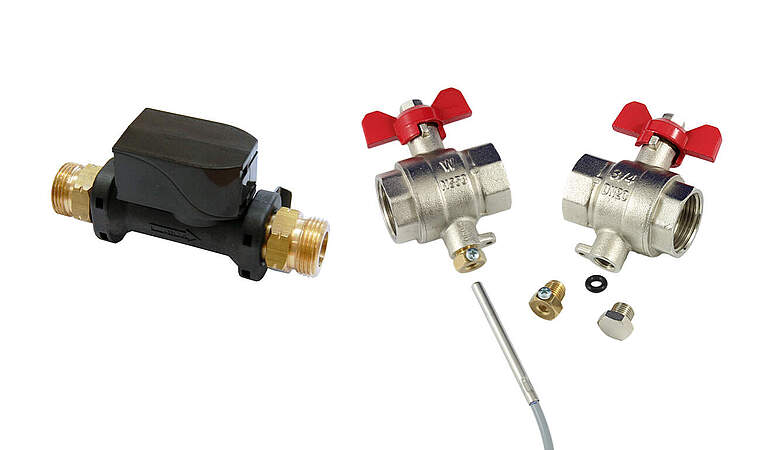

Wärmemengenzähler-Set: Volumenstromgeber 5-85 l/min für DL-Bus (1")

Das „Hauptprodukt“ ist der Volumenstromsensor FTS-DL. Dieser übermittelt über unseren DL-Bus den Volumenstrom und die Rücklauf-Temperatur. Der mitgelieferte PT1000 Sensor wird an die Platine angeschlossen. Dessen Wert wird ebenfalls an die Regelung übermittelt. Ergänzend werden nun zwei Kugelhähne – je einer im Vorlauf und einer im Rücklauf verbaut. Platziert man den für den Vorlauf gedachten PT1000 Sensor im Kugelhahn im Rücklauf, kann eine mögliche Differenz zwischen FTS-DL und PT1000 Sensor mittels Sensorkorrektur ausgeglichen werden. Danach wird der PT1000 Sensor im Vorlauf-Kugelhahn eingesetzt. Dank der Kugelhähne ist das alles von der potentiell genaueren Temperaturmessung im Medium, über den Sensortausch bis hin zur (jährlichen) Kalibrierung ohne viel Aufwand möglich. Erfassung von Durchflussmengen Erfassung der Mediumtemperatur mit PT1000 Sensor Anschlussmöglichkeit für einen Drucksensor PRS0-6 keine bewegten Teile im Strömungskanal beliebige Einbaulage Messprinzip unempfindlich gegen Verschmutzung und Medium-Eigenschaften Messbereich: WMZ-Set 1" mit FTS5-85DL: 5 bis 85 l/min WMZ-Set 3/4" mit FTS4-50DL: 4 bis 50 l/min Gesamtlänge FTS-DL: WMZ-Set 1": 151 mm WMZ-Set 3/4": 130 mm DL-Buslast 25 %   Erhältlich in 1" und 3/4" Ausführung.

Zeitschaltrelais, für einstellbare Ein- oder Ausschaltverzögerung

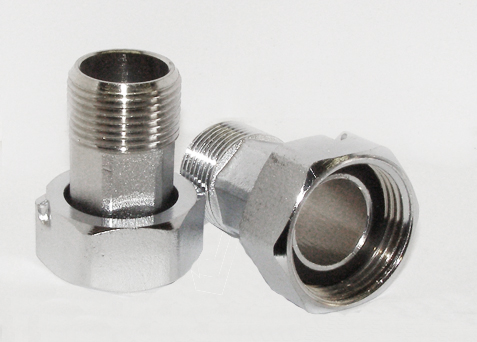

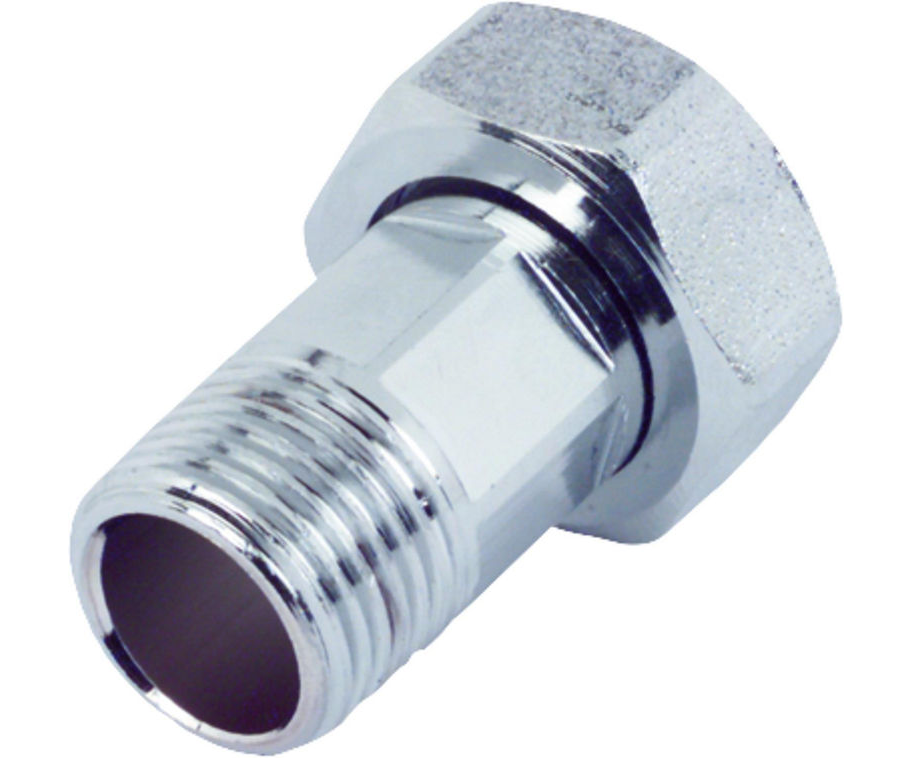

Verschraubungssatz für Wasserzähler 3/4" mit 1"-Überwurfmutter

• Mit Dichtung• Messing verchromt Pro Wasserzähler immer 2 Stück bestellen!

Speicherthermostat mit 1/2" AG Tauchhülse 100mm

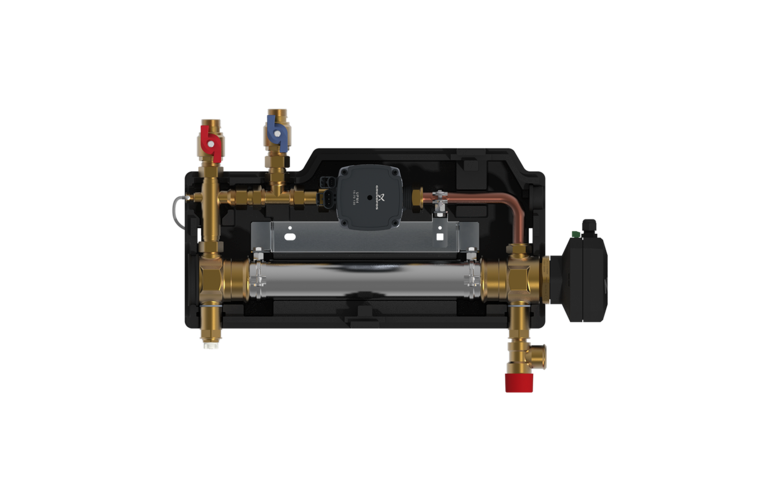

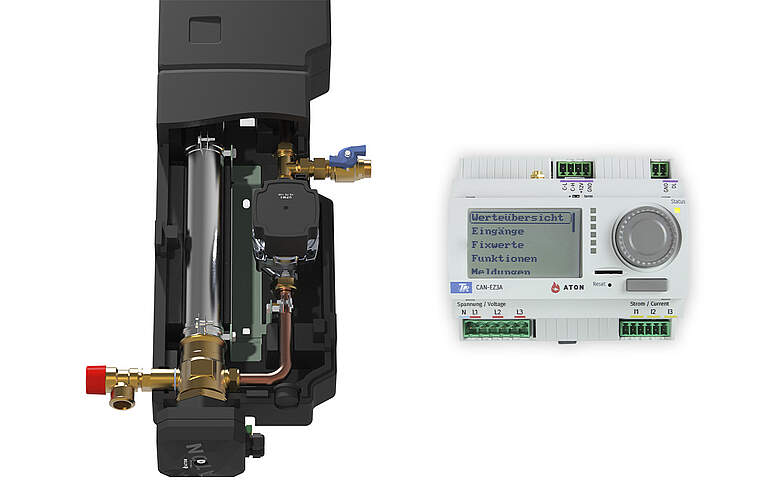

SLM3 - ATON Schichtlademodul 3 kW - stufenlos modulierende PV-Überschussnutzung

Mit dem ATON Schichtlademodul von Technische Alternative kann PV-Überschuss stufenlos modulierend genutzt werden.Die Montage erfolgt and der Wand oder direkt am Speicher. Durch die exakte Zieltemperaturregelung und Einschichtung in den Pufferspeicher wird über den gesamten Leistungsbereich eine nahezu konstante Austrittstemperatur und somit ein gewünschtes Temperaturniveau schneller erreicht. Der Gesamtnutzungsgrad der Anlage ist damit deutlich höher. Ideal auch zur Nachrüstung in bestehende Anlagen. Technische Daten SLM3: Leistungsaufnahme: max. 3000 Watt / Nennspannung: 230 V, 50 Hz (1-phasig) Nenninhalt ca. 0,9 l Sicherheitsventil: Druckablass bei > 4 bar Durchfluss: bis 1000 l/h (variiert je nach externer Verrohrung) Einstellbereich der Zieltemperatur: 20 - 70 °C Frequenz Funksystem: 868,5 MHz Sensoren: PT1000 DL-Buslast: 10% Schnittstellen: CORA-F CORA-DL weitere Schnittstellen im Energiezähler: CAN-Bus, DL-Bus Micro-SD-Karten Slot Lieferumfang: Energiezähler CAN-EZ3A 3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen) Funk-Antenne Temperatursensor Boiler BFPT1000 Baugruppe "SLM" bestehend aus: regelbarer Heizstab bzw. Heizstäbe Umwälzpumpe Sicherheitsventil, Entlüftungsventil Absperrhähne Modulisolierung Abmessungen CAN-EZ3A (B x H): 106 x 91 mm, 6 TE SLM3 (B x H x T): 580,5 x 378,9 x 166,5 mm

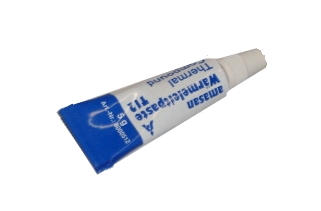

Wärmeleitpaste für Solarfühler, 5 gr.Tube

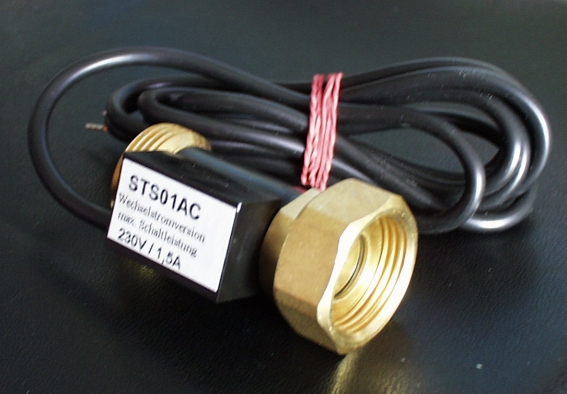

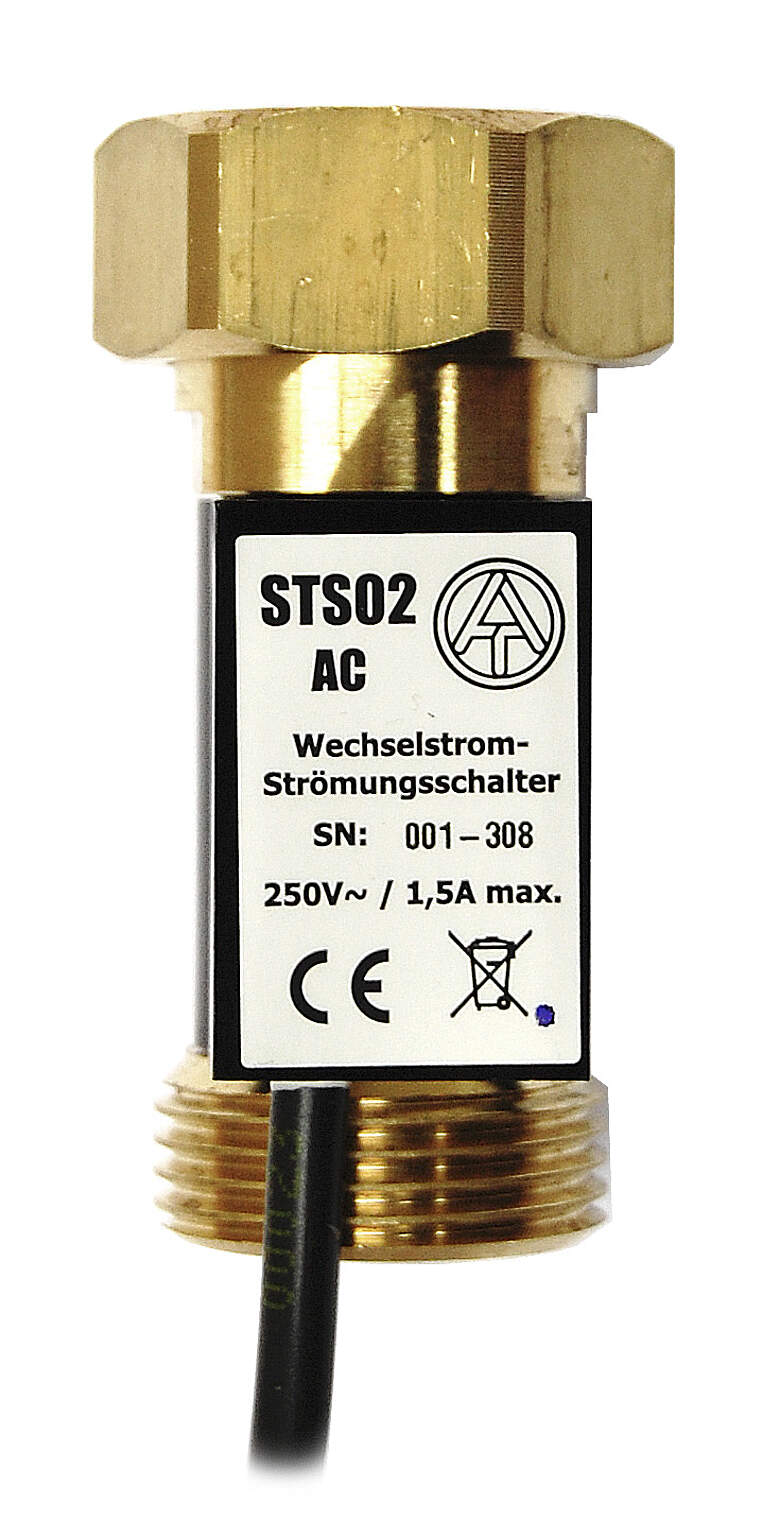

Strömungsschalter 230V für HE-Pumpen, max 1,5A, min 2W

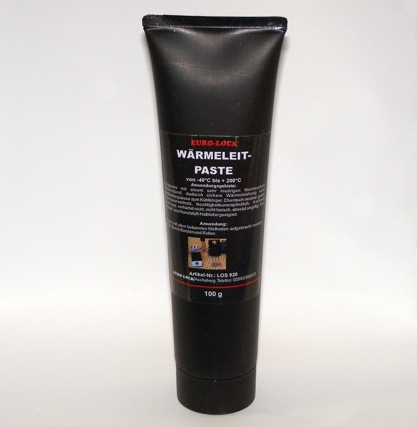

Wärmeleitpaste für Solarfühler, 100g-Tube

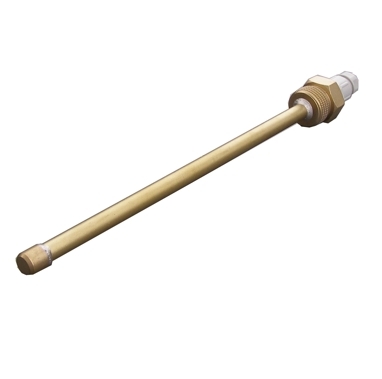

Kollektor-Tauchhülse spezial (z.B. für Seido)

Modbus-RTU-Schnittstellenmodul für CAN-Buskonverter
