Elektronische Volumenstromgeber für Anschluss an DL-Bus

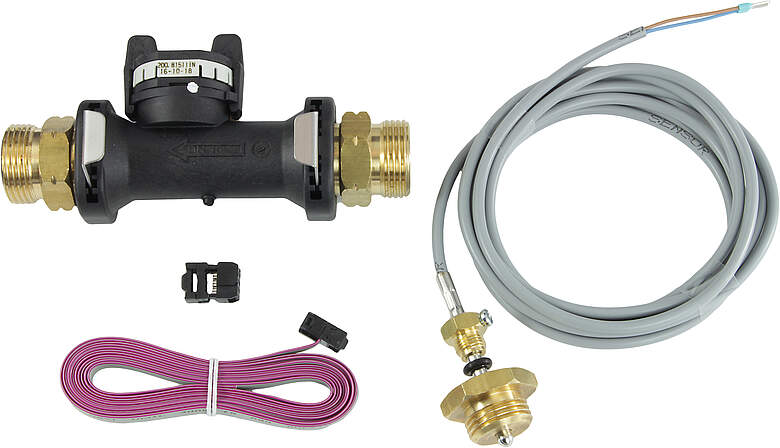

Vorgefertigtes Sensorpaket für Wärmemengenerfassung inkl. 2m Flachbandkabel für die Energiezähler CAN-EZ2 und CAN-EZ3.

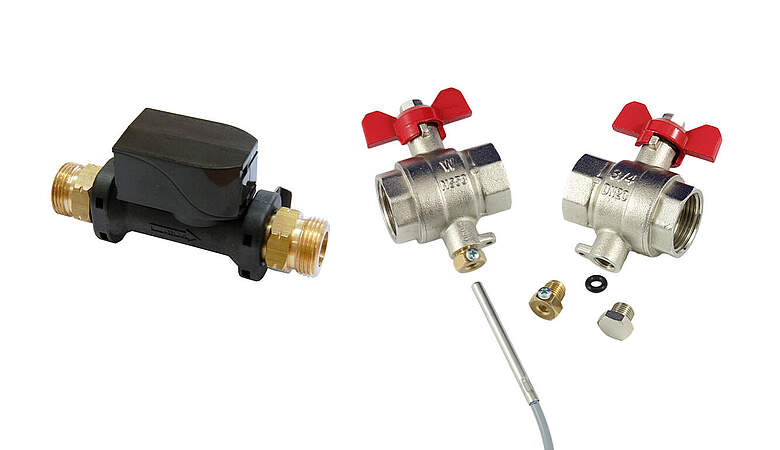

Das „Hauptprodukt“ ist der Volumenstromsensor FTS-DL. Dieser übermittelt über unseren DL-Bus den Volumenstrom und die Rücklauf-Temperatur. Der mitgelieferte PT1000 Sensor wird an die Platine angeschlossen. Dessen Wert wird ebenfalls an die Regelung übermittelt. Ergänzend werden nun zwei Kugelhähne – je einer im Vorlauf und einer im Rücklauf verbaut. Platziert man den für den Vorlauf gedachten PT1000 Sensor im Kugelhahn im Rücklauf, kann eine mögliche Differenz zwischen FTS-DL und PT1000 Sensor mittels Sensorkorrektur ausgeglichen werden. Danach wird der PT1000 Sensor im Vorlauf-Kugelhahn eingesetzt. Dank der Kugelhähne ist das alles von der potentiell genaueren Temperaturmessung im Medium, über den Sensortausch bis hin zur (jährlichen) Kalibrierung ohne viel Aufwand möglich. Erfassung von Durchflussmengen Erfassung der Mediumtemperatur mit PT1000 Sensor Anschlussmöglichkeit für einen Drucksensor PRS0-6 keine bewegten Teile im Strömungskanal beliebige Einbaulage Messprinzip unempfindlich gegen Verschmutzung und Medium-Eigenschaften Messbereich: WMZ-Set 1" mit FTS5-85DL: 5 bis 85 l/min WMZ-Set 3/4" mit FTS4-50DL: 4 bis 50 l/min Gesamtlänge FTS-DL: WMZ-Set 1": 151 mm WMZ-Set 3/4": 130 mm DL-Buslast 25 %   Erhältlich in 1" und 3/4" Ausführung.
