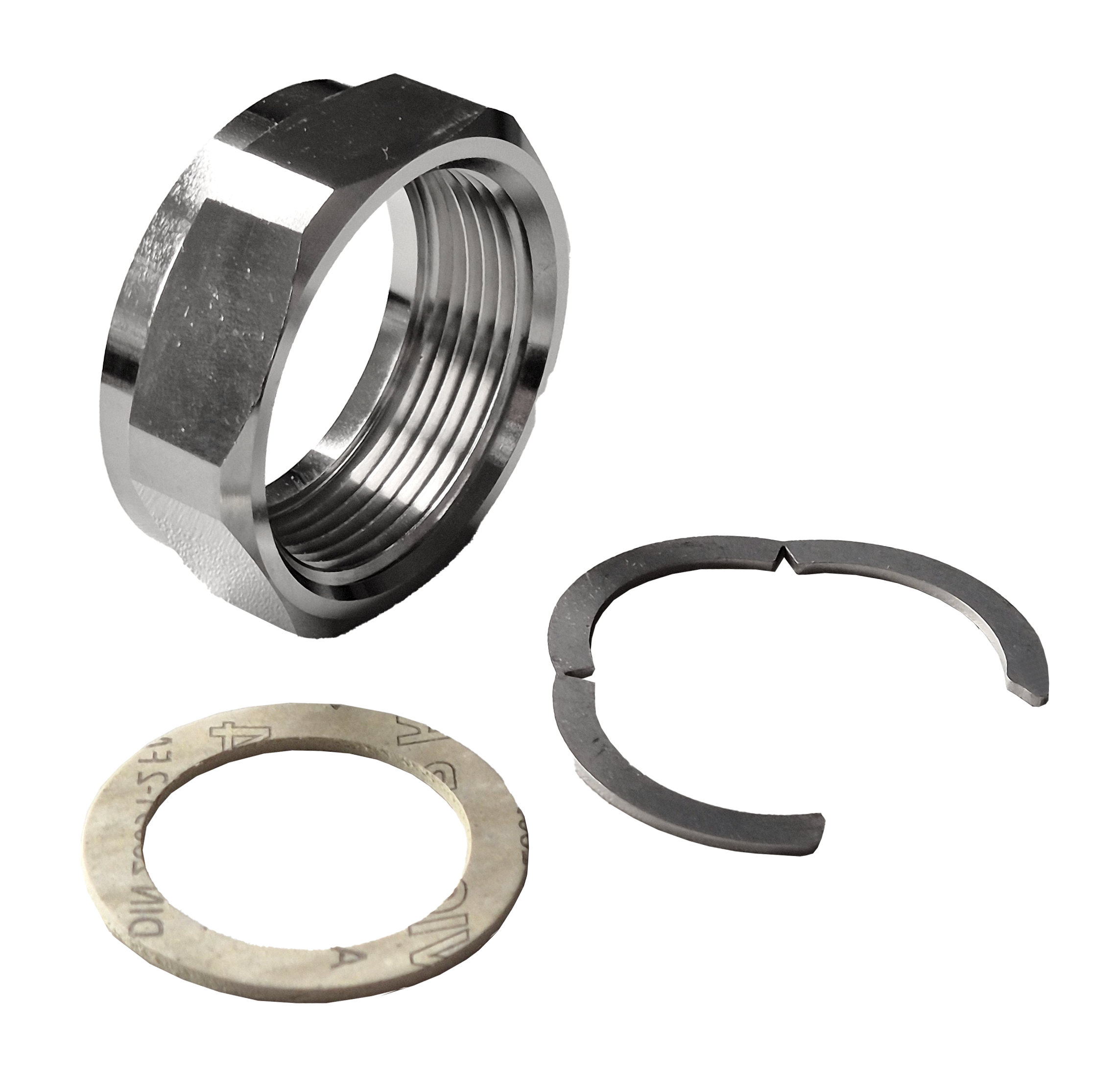

Verschraubungen mit Spezial-Einlegering

Flachdichtung für Überwurfmutter, hochwertig für DN8-DN40

3/8" (DN8 Wellrohr) Maße: ØA = 15 mm x ØI = 8 mm x Stärke = 2 mm 1/2" (DN12 Wellrohr) Maße: ØA=18 mm x ØI=10 mm x Stärke=2 mm 3/4" (DN16 Wellrohr) Maße: ØA=24 mm x ØI=16 mm x Stärke=2 mm 1" (DN20 Wellrohr) Maße: ØA=30 mm, ØI=20 mm, Stärke=3 mm 1 1/4" (DN25 Wellrohr) Maße: ØA=38 mm, ØI=25 mm, Stärke=2 mm 1 1/2" (DN32 Wellrohr) Maße: ØA=44 mm, ØI=32 mm, Stärke=2 mm 2" (DN40 Wellrohr) Maße: ØA = 56 mm x ØI = 40 mm x Stärke = 2 mm Material AFM34/2 Max. Dauertemperatur: 250°C Kurz. Spitzentemperatur: 400°C Hauptanwendungsgebiete: in DIN- und ANSI-Rohrleitungsflanschverbindungen, Apparaten, Pumpen und Armaturen von Industrieanlagen in Verschraubungen mit sehr schmaler Ringfläche, wie z. B. in Gas- und Warmwasserthermen, in Solaranlagen, in Heizkörperradiatoren und Heizkörperanschlüssen in thermisch-mechanisch hochbeanspruchten Dichtverbindungen Aufgrund seiner physiologischen Unbedenklichkeit eignet sich AFM 34/2 insbesondere für den Einsatz im Trinkwasserbereich und ist sogar Lebensmittelecht. Werkstoff AFM 34/2 ist ein asbestfreies Dichtungsmaterial. Es enthält Aramidfasern, anorganische Füllstoffe und weitere hochtemperaturbeständige Substanzen, die unter erhöhtem Druck und erhöhter Temperatur mit hochwertigen Elastomeren hochfest und besonders gasdicht gebunden sind. Eigenschaften AFM 34/2 enthält keinerlei physiologisch bedenkliche Stoffe und keine Farbzusätze. AFM 34/2 zeichnet sich aus durch eine hohe Zug-, Druck- und Scherfestigkeit. Das Material eignet sich hervorragend zur Abdichtung von Gasen und Flüssigkeiten, zum Beispiel von Ölen, Lösungsmitteln, Kraftstoffen, Frigenen, Flüssiggasen, Wasser-/Frostschutzmittelgemischen, Salzlösungen und vielen anderen Medien. Es eignet sich auch zur Abdichtung von Heißwasser und Dampf bis ca. 200 °C bei stationären Vorgängen und einer Einbauflächenpressung von mind. 50 N/mm². Im konkreten Anwendungsfall bitten wir um Rücksprache. Weitere kennzeichnende Eigenschaften sind seine hervorragende Temperaturbeständigkeit und Belastbarkeit unter hohem Betriebsdruck sowie seine Handlingsfreundlichkeit. Anwendung in DIN- und ANSI-Rohrleitungsflanschverbindungen, Apparaten, Pumpen und Armaturen von Industrieanlagen in Verschraubungen mit sehr schmaler Ringfläche, wie z. B. in Gas- und Warmwasserthermen, in Solaranlagen, in Heizkörperradiatoren und Heizkörperanschlüssen in thermisch-mechanisch hochbeanspruchten Dichtverbindungen Aufgrund seiner physiologischen Unbedenklichkeit eignet sich AFM 34/2 insbesondere für den Einsatz im Trinkwasserbereich. Oberflächen AFM 34/2 besitzt standardmäßig auf beiden Oberflächen eine den Ausbau erleichternde Trenndecke (TD 2) mit hohem Reibwert. Eine zusätzliche Oberflächenbehandlung erübrigt sich dadurch in den meisten Fällen. Jedoch wird eine ein- oder beidseitige Graphitierung der Dichtung bei der Verwendung in Bauteilen empfohlen, die sich bei der Montage auf der Dichtung drehen, z. B. bei Verschraubungen, Radiatorenstopfen usw., da hier ein niedriger Reibwert erforderlich ist. Freigaben DIN-DVGW nach DIN 3535, Teil 6 FA Elastomerleitlinie (vormals KTW) Leitlinie des Umweltbundesamtes zur hygienischen Beurteilung von Elastomeren im Kontakt mit Trinkwasser DVGW-Arbeitsblatt W270 mikrobiologische Eignung WRAS Zertifizierung von Dichtungswerkstoffen für den Trinkwasserbereich (nach British Standard BS 6920) VP 401 (HTB) Höher thermisch belastbare Dichtungen Grade X nach BS 7531 Technische Daten (Nenndicke 2,00 mm) Dichte g/cm³ 1,7 - 1,9 Glühverlust nach DIN 52 911 % < 34 Zugfestigkeit nach ASTM F 152, quer N/mm² > 18 nach DIN 52 910, quer N/mm² > 12 Druckstandfestigkeit nach DIN 52 913 16 h, 300 °C N/mm² Ëœ 25 16 h, 175 °C N/mm² Ëœ 36 Zusammenpressung und Rückfederung nach ASTM F 36, Verfahren J Zusammenpressung % 5 - 8 Rückfederung % > 55 Dichtwirkung gegen Stickstoff nach DIN 3535, Teil 6 FA mg/(s'·m) Ëœ 0,02 Quellung nach ASTM F 146 in Öl IRM 903 (ersetzt ASTM Öl Nr. 3) 5 h, 150 °C Dickenzunahme % < 7 Gewichtszunahme % < 7 in ASTM Fuel B 5 h, RT Dickenzunahme % < 10 Gewichtszunahme % < 10 in Wasser / Frostschutzmittel (50:50) 5 h, 100 °C Dickenzunahme % < 10 Gewichtszunahme % < 10 Gehalt an wasserlöslichem Chlorid ppm < 100 Wärmeleitzahl W/(m'·K) Ëœ 0,7 Spezifischer elektrischer Durchgangswiderstand nach Lagerung bei 50 % rel. Luftfeuchtigkeit, 48 h O'·cm Ëœ 1 x 1012 bei 120 °C, 1 h O'·cm Ëœ 2 x 1013 Spitzentemperatur kurzzeitig °C 400 Dauertemperatur maximal °C 250 bei Wasserdampf bis °C 200 Betriebsdruck maximal bar 150 Maximale Dauertemperatur und maximaler Druck dürfen nicht zugleich auftreten!
